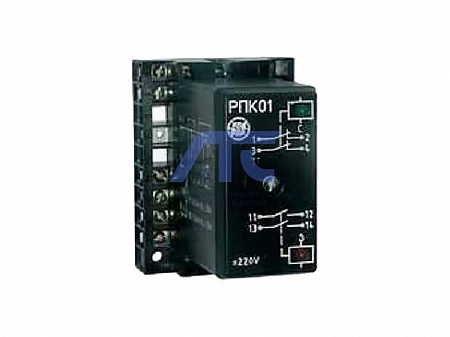

Реле промежуточное контрольное РПК-01
предназначены для контроля исправности цепей оперативного питания и размножения сигналов защиты при организации внешних цепей ЛЗШ и УРОВ секций 6-10 кВ КРУ.Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 40 до 55°С;
- относительная влажность окружающего воздуха - до 80% при температуре 25°С;
- вибрация мест крепления реле в диапазоне частот от 5 до 15 Гц при ускорении 3g и в диапазоне частот от 15 до 100 Гц с ускорением 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле РПК01 устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4.
Реле соответствуют ТУ3425-141-00216823-2005.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Номинальное напряжение питания (UНОМ) постоянного тока |
220В |
|
Напряжение срабатывания U СР.1 (размыкания) контактов 1-2, 3-4 |
0,68UНОМ ≤ U СР.1 < 0,83UНОМ |
|
Напряжение возврата U В.1 (замыкания) контактов 1-2, 3-4 |
0,5UНОМ ≤ U В.1 < 0,65UНОМ |
|
Напряжение срабатывания U СР.2 (замыкания) контактов 11-12, 13-14 |
0,55UНОМ ≥ U СР.2 ≥ 0,66UНОМ |
|
Напряжение возврата U В.2 (размыкания) контактов 11-12, 13-14 |
0,35UНОМ ≤ U В.2 < 0,5UНОМ |
|
Время срабатывания (размыкания) контактов 1-2, 3-4, (замыкания) контактов 11-12, 13-14 |
≤ 0,01 с |
| Длительный ток контактов реле | 5А |
|
Отключающая способность контактов реле при напряжении 220 В постоянного тока с τ < 0,04 с |
0,1А |
| Наименьший коммутируемый ток: | |
| - при напряжении 24В | 0,01А |
| - при напряжении 220В | 0,005А |
| Контакты реле | Назначение при организации внешних цепей | |
|---|---|---|
| ЛЗШ | УРОВ | |
|
1-2 3-4 |
сигнализация неисправности ЛЗШ |
сигнализация неисправности УРОВ |
| 11-12 | блокирование МТЗ ввода | отключение выключателя ввода |
| 13-14 | блокирование МТЗ СВ | отключение выключателя СВ |
Реле имеет полупроводниковые элементы для контроля напряжения питания, выходные электромагнитные реле, являющиеся исполнительными органами.
Указанные элементы расположены в пластмассовом кожухе, закрепленном на колодке. На лицевой части кожуха расположены светодиоды, сигнализирующие срабатывание каждого выходного реле.
-
