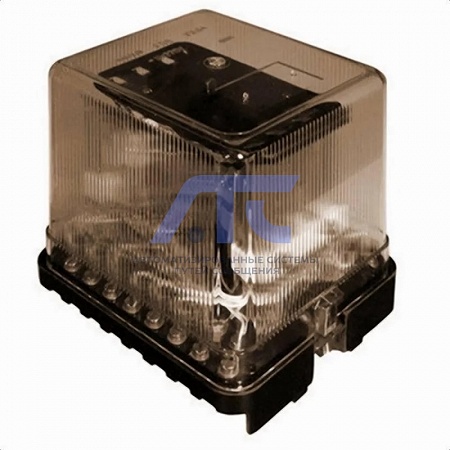

Реле промежуточное двухпозиционное РП8Т

Реле промежуточное двухпозиционное РП8Т

предназначено для использования в схемах устройств железнодорожной автоматики в цепях напряжения постоянного тока в качестве вспомогательного реле. Особенность реле состоит в том, что оно не должно изменять положения контактов при посадках или исчезновениях напряжения оперативного тока.

Реле выполнено на поляризованном принципе. При включении первой обмотки катушки якорь срабатывает в одном направлении, а при включении второй обмотки - в обратном направлении.

Условия эксплуатации

Климатическое исполнение У, категория размещения «2» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 50 до плюс 60°С.

Группа механического исполнения М25 по ГОСТ 30631-99.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.

Технические характеристики

Параметр	Значение
Род тока	Постоянный
Номинальное напряжение, V	48, 110
Напряжение срабатывания, не более	70% Uн
Потребляемая мощность при Uн, не более	22 W
Масса не более, кg	2
Исполнение контактов	7 замыкающих и 7 размыкающих
Время срабатывания реле (время от момента подачи Uн на катушку реле до момента замыкания замыкающего контакта), s, не более	0,06
Замкнутые контакты допускают протекание по ним тока до 5 А
Наименьший коммутируемый ток при напряжении не менее 24В , А	0,5
Коммутационная способность контактов реле, при токе не более 2 А или напряжении от 24 до 250 V мощностью:
- в цепях постоянного тока с индуктивной нагрузкой (постоянная времени которой не более 0,005 s ), W	50
- в цепях переменного тока (коэффициент мощности нагрузки не менее 0,5), VА	450
Коммутационная износостойкость, циклы ВО	140 000
Механическая износостойкость, циклы ВО	1 000 000
Конструктивное исполнение по способу присоединения внешних проводников	заднее (винтом или шпилькой)
Габаритные размеры, mm, не более	125х147х144
Масса, кг, не более	1,7

Конструкция

Механизм реле смонтирован в прямоугольном корпусе, состоящем из цоколя и кожуха.
