Реле промежуточное двухпозиционное РЭП38ДМ-1

Реле промежуточное двухпозиционное РЭП38ДМ-1

предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.

Реле имеет исполнение для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) и DIN-рейку 35 мм в вертикальном положении или с поворотом на 90°.

Реле соответствует требованиям ТУ 3425-076-00216823-2001, согласованным с РАО «ЕЭС России».

Защита от влаги и пыли: реле по оболочке – IP30, выводов реле – IP20 по ГОСТ 14254.

Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.

Высота над уровнем моря: 2000 м, не более.

Относительная влажность окружающего воздуха: до 80% при t = +25°C.

Температура окружающего воздуха: -40...+55°С.

Рабочее положение в пространстве: вертикальное, с поворотом на 90° (с дополнительной регулировкой).

Вибрация мест крепления реле в диапазонах частот (группа условий эксплуатации М7 по ГОСТ 17516.1):

• от 5 до 15 Гц при ускорении З g;
• от 15 до 100 Гц с ускорением 1 g.

Масса: 0,45 кг, не более.

Реле соответствует требованиям по электромагнитной совместимости, установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.

Технические характеристики

Параметр	РЭП38ДМ-1
Номинальное напряжение питания, В
- постоянного тока	24; 48; 110; 220
- переменного тока частоты 50/60 Гц	-
Количество выходных контактов	3 «з» + 3 «р»
Потребляемая мощность, Вт, ВА
- в момент включения	12
- в установившемся режиме	0
Время срабатывания, мс, не более	50
Номинальный ток контактов, А	5
Коммутационная способность контактов при напряжении 250 В или токе 2 А, не более
- в цепи постоянного тока (при τ ≤ 0,005 c), Вт	50
- в цепи переменного тока (при cos φ вкл ≥ 0,5), ВА	450
Механическая износостойкость, циклов ВО, не менее	1 000 000
Коммутационная износостойкость, циклов ВО, не менее	200 000
U срабатывания (возврата) в холодном состоянии, %UН, не более	70
U несрабат., %Uн, не менее	не нормируется
Заменяемые аналоги	ПЭ46-20; РП11; РП11М; РП352; РЭП38Д-1

Примечания:

• Перенапряжения на катушках реле, создаваемые при отключении напряжения питания, не превышают двукратное номинальное напряжение питания.
• Включение и отключение реле в процессе эксплуатации необходимо производить только путем подачи напряжения на соответствующие обмотки реле. Наименьший рабочий ток, коммутируемый контактами, при напряжении 24 В составляет 0,01 А, а при напряжении 220 В – 0,005 А.

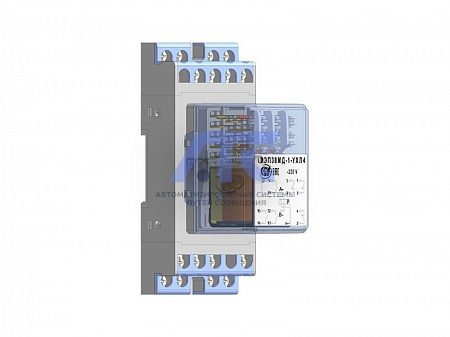

Внешний вид реле, его габаритные и присоединительные размеры и способы крепления

Присоединение внешних проводников - переднее, либо заднее под зажимы с помощью винтов.
Положение реле в пространстве – вертикально или с поворотом на 90° (с дополнительной регулировкой).

Реле имеет исполнение для переднего присоединения проводников с установкой на DIN-рейку, для заднего присоединения проводников с установкой на DIN-рейку, для переднего присоединения проводников с установкой на планку (панель), для заднего присоединения проводников с установкой на планку (панель).
