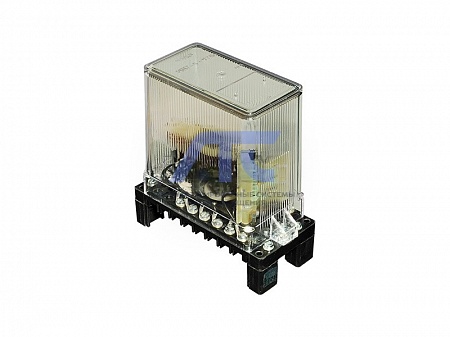

Реле промежуточное быстродействующее РП 17-5
Реле промежуточное быстродействующее РП 17-5
предназначено для применения в цепях постоянного тока схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Услови...
Подробности
Реле промежуточное быстродействующее РП 17-5
предназначено для применения в цепях постоянного тока схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Тип реле | Потребляемая мощность, Вт | Количество обмоток | Количество контактов | |
|---|---|---|---|---|
| при Uном | при Iном | |||
| РП 17-5 | 6 | - | Одна вкл.напр. | 4 замыкающих |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение срабатывания реле, не более | 70% Uн |
| Обмотки напряжения реле выдерживают длительно | 110% Uном |
| Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24В, А | 0,01 |
| Режим работы обмоток тока при токе Iном | длительный |
| Режим работы обмоток тока | кратковременный |
| Продолжительность включения удерживающих обмоток тока при токе 2 Iном, с | 10 |
| Время включения, с, не более | 0,011 |
| Коммутационная износостойкость, циклы ВО | 20 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее или заднее (винтом) |
| Габаритные размеры, мм, не более | 66х138х151 |
| Масса реле, кг, не более | 0,8 |
Коммутационная способность
| Род тока и характер нагрузки | Максимальное напряжение, В | Отключаемый ток, А | Номинальный ток контактов, А | |
|---|---|---|---|---|
| одним контактом | двумя последовательно соединенными контактами | |||
| постоянный t ≤ 0,02 c | 26,4 | 1,1 | - | 2 |
| постоянный t ≤ 0,02 c | 52,8 | 0,56 | - | 2 |
| постоянный t ≤ 0,02 c | 121 | 0,25 | - | 2 |
| постоянный t ≤ 0,02 c | 242 | 0,124 | - | 2 |
| переменный t ≤ 0,005 | 26,4 | 1,9 | - | 2 |
| переменный t ≤ 0,005 | 52,8 | 0,94 | - | 2 |
| переменный t ≤ 0,005 | 121 | 0,41 | - | 2 |
| переменный t ≤ 0,005 | 242 | 0,2 | - | 2 |
| переменный сosj ≥ 0,5 | 110 | 2,0 | - | 2 |
| переменный сosj ≥ 0,5 | 121 | 2,0 | - | 2 |
| переменный сosj ≥ 0,5 | 242 | 1,25 | - | 2 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Структура условного обозначения
РП ХХ – Х Х - Х4
- РП - реле промежуточное;
- ХХ - серия 17: реле незамедленные с временем включения не более 11 мс;
- Х - исполнение по функциональному назначению:
- 1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 переключающими контактами);
- 2 - постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока (с 4 замыкающими контактами);
- 3 - постоянного тока с включающей обмоткой напряжения и тремя удерживающими обмотками тока (с 4 замыкающими контактами);
- 4 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 замыкающими и 2 размыкающими контактами);
- 5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыкающими контактами);
- Х - исполнение реле по монтажным особенностям:
- 3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
- 4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением.
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
-
