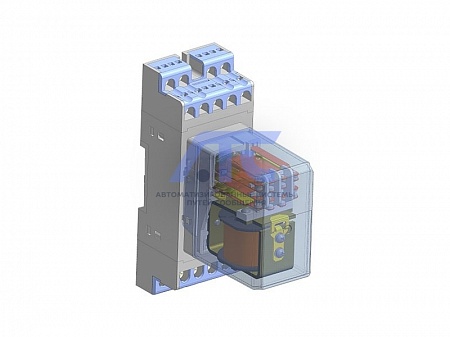

Реле промежуточное быстродействующее РЭП37МН-131
Реле промежуточное быстродействующее РЭП37МН-131
предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.Реле имеет исполнение для переднего присоединения проводников с установкой на DIN-рейку, для заднего присоединения проводников с установкой на DIN-рейку, для переднего присоединения проводников с установкой на планку (панель), для заднего присоединения проводников с установкой на планку (панель).
Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.
Степень защиты:IP20.
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Реле соответствуют требованиям ТУ 3425-103-00216823-2001, согласованным с РАО «ЕЭС России».
Технические характеристики
| Параметр | РЭП37МН-131** | |||
|---|---|---|---|---|
| Выполняемая функция |
быстродействующие, не замедленные при включении |
|||
| Время включения / отключения, мс, не более | 11/15 | |||
| Количество обмоток: включающих напряжения / удерживающих тока |
1/- |
|||
| Номинальное напряжение катушек напряжения постоянного тока, В |
220 |
|||
| Номинальный ток токовых катушек, А |
- |
|||
| Количество выходных контактов |
4 «з» + 1 «р»; 2 «з» + 3 «р» |
|||
| Потребляемая мощность, Вт | ||||
| - включающей обмотки реле (установив. режим / момент включения) |
5 / 12 |
|||
| - удерживающей обмотки реле |
- |
|||
| Механическая износостойкость, циклов ВО, не менее | 1 000 000 | |||
| Масса реле, кг, не более | 0,45 | |||
| U срабатывания в холодном состоянии, %Uн, не более | 65 | |||
| U несрабат., %Uн, не менее | 60 | |||
| U отпуск., %Uн, не менее | 30 | |||
| I удержив., %Iн, не более |
- |
|||
| Заменяемые аналоги | РЭП37Н-131 | |||
Примечания:
- Перенапряжения на катушках реле на номинальные напряжения 110 В и выше, создаваемые при отключении напряжения питания, не превышают двукратное номинальное напряжение питания из-за применения в них встроенных ограничителей перенапряжений.
- ** Диапазон срабатывания напряжения для исполнений реле с нормированным параметром (0,6-0,65Uн), что удовлетворяет требованиям «Инструкции по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций» СО 34.35.302-2006.
|
Род тока и характер нагрузки |
Максимальное напряжение, В |
Включаемый ток, А |
Отключаемый ток, А |
Коммутационная износостойкость, циклов ВО |
|---|---|---|---|---|
| постоянный τ ≤ 0,02 c | 26,4 / 52,8 / 121 / 242 | 2,0 | 1,1 / 0,56 / 0,25 / 0,124 | 200 000 |
| постоянный τ ≤ 0,005 c | 26,4 / 52,8 / 121 / 242 | 2,0 | 1,9 / 0,94 / 0,41 / 0,2 | 200 000 |
| переменный cos φвкл ≥ 0,5 | 110 / 121 / 242 | 2,0 | 2,0 / 1,25 | 200 000 |
Наименьший рабочий ток, коммутируемый контактами, при напряжении 24 В составляет 0,01 А, а при напряжении 220 В - 0,005 А.
Присоединение внешних проводников - переднее, либо заднее под зажимы с помощью винтов.
-
