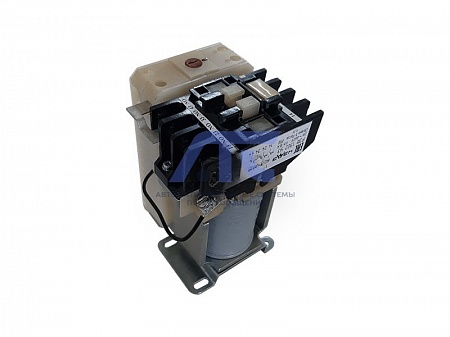

Реле электромагнитные РЭВ1122

Реле электромагнитные РЭВ1122

являются комплектующими изделиями и предназначены для применения в схемах управления эскалаторами метрополитена, электровозов, в стационарных установках.

Реле допускают установку на них приставок контактных серии ПКЛ, ПК (1«з»+1«р»; 2«з»; 2«з»+2«р»; 3«з»+1«р»; 4«з»; 1«з»+3«р»; 4«р»), приставок времени серии ПВЛ, приставок памяти ППЛ и других приставок с аналогичными характеристиками выше указанных устройств.

Реле комплектуемые ограничителями перенапряжений ОПН, пригодны для работы в системах управления с применением микропроцессорной техники.

Крепления на стационарную рейку Р2-1 (DIN 35 мм) и под винт.

Технические характеристики

Назначение	Количество контактов		Номинальное напряжение входной цепи, В		Вид приставки времени	Выдержка времени, с, не менее	Масса, кг	Габариты, мм
	замыкающих	размыкающих	постоянного тока	переменного тока частоты 50 (60) Гц
реле времени на возврат при наличии напряжения питания	1	2	110, 220	-	полупроводниковая	0,5 ÷ 5* 1 ÷ 10*	0,85	73х78х120

Основные параметры

Параметр	Значение
Номинальный ток контактов, А	16
Напряжение цепи контактов, В
- постоянный ток	до 440
- переменный ток частоты 50/60 Гц	до 660
Допустимые колебания входного напряжения, % от номинального:	85 ÷ 110
Время срабатывания реле, с, не более:
- с конденсаторной приставкой	0,2
- с полупроводниковой приставкой	0,05
Допустимые режимы работы	продолжительный прерывисто-продолжительный повторно-кратковременный
Коммутационная износостойкость реле, млн. циклов ВО, не менее	2
Потребляемая мощность реле, не менее:
переменный ток, ВА, при включении	78 ± 8
при притянутом якоре:
- без приставки времени	8 ± 1,8
- с приставкой времени	16
постоянный ток, Вт:
- без приставки времени	12
- с приставкой времени	16
Категория применения	АС-11 и Д-12
Механическая износостойкость реле, млн. циклов ВО, не менее	4
Частота включения при ПВ 40%, в час	до 1200
Климатическое исполнение и категория размещения	У3, Т3 и УХЛ3 (для реле без приставок времени)
