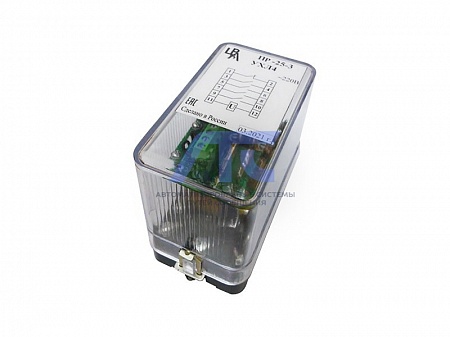

Промежуточное реле ПР-25

Промежуточное реле ПР-25

предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве вспомогательных реле в цепях постоянного и переменного тока. Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Реле ПР-25 имеют возможность выбора схем выходных контактов посредством переключения проводов на крепежной колодке Х1.

Виды схем выходных контактов могут выбираться на объекте исходя из местных условий. Реле ПР-25 относятся к виду электромеханических реле.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики

Наименование параметра	Значение
Номинальное напряжение, В
- постоянное	-
- переменное	100, 220
Напряжение срабатывания реле, % от Uном, не более	80
Напряжение возврата реле, % от Uном, не менее	10
Длительно допустимое напряжение, %, от Uном	110
Время замыкания замыкающего контакта не более, мс	50
Время размыкания размыкающего контакта не более, мс	20
Мощность, потребляемая реле при номинальном напряжении, Вт (ВА)	6
Коммутационная способность контактов реле:
- наибольшая отключаемая мощность при постоянном токе, W	1700 (при токе 8 А)
- наибольшая отключаемая мощность при переменном токе, VA	1700 (при токе 8А)
- наибольший ток включения, А	8A
- длительно допустимый ток контактов, А	8А
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	100 000
Габаритные размеры, мм (в корпусе на базе основания ОР003)	67x128x100
Масса реле, кг, не более	0,5

Конструктивное исполнение

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного корпуса.

Примечание

По умолчанию реле выпускаются с 1 размыкающим и 4 замыкающими контактами. При перестановке гибких контактных проводов на клемме X1 можно получить различные схемы контактов.
