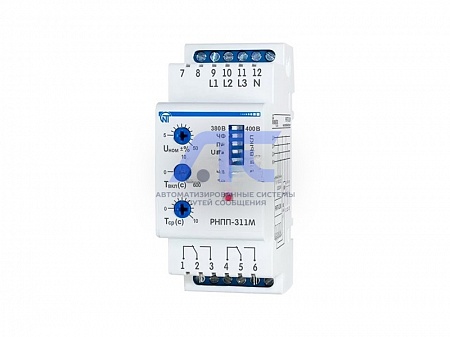

Трехфазное реле напряжения и контроля фаз РНПП-311М
Трехфазное реле напряжения и контроля фаз РНПП-311М
предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:- выход действующего значения напряжения за пределы допустимых порогов;
- нарушения последовательности и слипание фаз;
- нарушения полнофазности и симметричности сетевого напряжения.
Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Светодиоды на лицевой панели реле индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена или отключена);
- вид возникшей аварии.
Регулировочные потенциометры позволяют пользователю установить:
- порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
- задержку времени включения нагрузки после восстановления параметров сети;
- время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.
С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400/415 В, а также включить или отключить контроль следующих параметров сети:
- последовательности и слипания фаз;
- полнофазности и симметричности сетевого напряжения;
- понижения напряжения;
- повышения напряжения.
Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:
- режим полного контроля напряжения сети;
- режим контроля минимального/максимального напряжения;
- режим контроля минимального напряжения;
- режим контроля максимального напряжения;
- режим контроля наличия фаз;
- режим контроля неправильной последовательности и наличия слипания фаз;
- режим контроля перекоса фаз.
Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.
| Параметр | Значение |
|---|---|
| Индикация | светодиоды |
| Контроль обрыва фаз | Да |
| Контроль чередования фаз | Да |
| Контроль асимметрии фаз | Да |
| Ток коммутации реле | 5А |
| Отключение защит | Да |
| Сечение подключаемого кабеля | 0,5 - 1,5 мм2 |
| Точность определения порога срабатывания по напряжению | 3В |
| Габариты | 90,2х36х64,5 |
| Вес | 0,100 кг |
| Гарантия | 10 лет |
-
