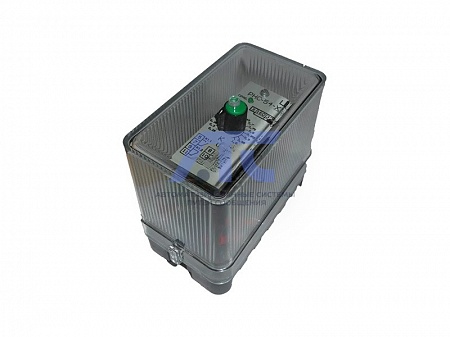

Реле напряжения РНС-54
Реле напряжения РНС-54
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на понижение напряжения переменного тока.
Условия экс...
Подробности
Реле напряжения РНС-54
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на понижение напряжения переменного тока.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
| Параметр | Значение |
|---|---|
| Диапазон уставок по напряжению срабатывания, В | |
| - РНС-54/160 | 40...160 |
| - РНС-54/320 | 80...320 |
| Номинальная частота, Гц | 50 |
| Регулирование уставок | плавное |
| Коэффициент возврата, не менее: | 1,1 |
| Номинальное напряжение, В | |
| РНС-54/160 | 200 |
| РНС-54/320 | 400 |
| Реле длительно выдерживает напряжение, В | 1,4 Uном |
| Потребляемая мощность при номинальном напряжении, не более, ВА | |
| - в нормальном режиме | 3,0 |
| - в режиме срабатывание | 1,7 |
| Потребляемая мощность при минимальном напряжении, не более, ВА | |
| - в нормальном режиме | 0,7 |
| - в режиме срабатывание | 0,35 |
| Средняя основная погрешность напряжения срабатывания, % | 5 |
| Время срабатывания контактов мгновенного действия, не более, с | |
| - при Uвх равном 0,8 Uср | 0,05 |
| - при Uвх равном 0,6 Uср | 0,045 |
| - при Uвх равном 0,5 Uср | 0,04 |
| Количество контактов: | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени | 48 |
| Индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт | |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания ОР001 | 70х87х100 |
| - в корпусе на базе основания ОР002 | 74х109х97,5 |
| - в корпусе на базе основания ОР003, не более | 67х128х100 |
| Масса, кг, не более | |
| - в корпусе на базе основания ОР001 | 0,2 |
| - в корпусе на базе основания ОР002 | 0,3 |
| - в корпусе на базе основания ОР003 | 0,3 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Условное обозначение
РНС - XX - XXX - X - УХЛХ
- РНС - реле напряжения статическое;
- XX - исполнение реле по характеру изменения входной воздействующей величины: 54 - минимальное;
- XXХ - диапазон уставок:
160 - от 40 до 160В;
320 - от 80 до 320В. - Х - тип присоединения:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами или шпилькой (только для исполнения на базе основания ОР003). - УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
-
