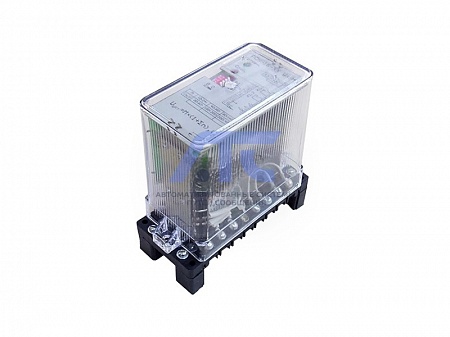

Реле напряжения РНC-17
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на понижение напряжения переменного тока. Питание реле осуществляется от источника напряжением 220В переменного тока.Используется в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
| Параметр | Значение |
|---|---|
| Регулирование уставок | дискретное |
| Количество контактов: | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт | 48 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания ОР001 | 70х87х100 |
| - в корпусе на базе основания ОР002 | 74х109х97,5 |
| - в корпусе на базе основания СУРА-1 | 79х152х150 |
| - в корпусе на базе основания СУРА-2 | 65x138х150 |
| Масса, кг, не более | |
| - в корпусе на базе основания ОР001 | 0,2 |
| - в корпусе на базе основания ОР002 | 0,3 |
| - в корпусе на базе основания СУРА-1 | 1 |
| - в корпусе на базе основания СУРА-2 | 1 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Условное обозначение
РНС - XX - XX - X - УХЛХ
- РНС - реле напряжения статическое;
- XX - порядковый номер разработки:
17 - реле минимального напряжения с питанием от цепей напряжения оперативного переменного тока; - ХХ - максимальная уставка по напряжению на первом диапазоне:
23 - 30В, 50 Гц;
25 - 37,5В, 50 Гц;
28 - 100В, 50 Гц;
30 - 125В, 50 Гц;
33 - 200В, 50 Гц. - Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами или шпилькой (только для исполнения на базе основания СУРА-2). - УХЛХ - климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
-
