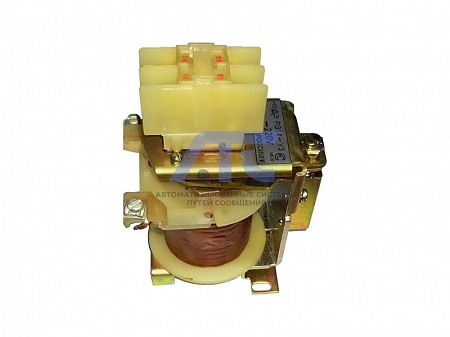

Реле напряжения РЭ14
Реле напряжения РЭ14
предназначено для применения в качестве минимального реле напряжения в схемах НКУ постоянного тока.
Типоисполнения
Тип реле
Номинальное напряжение катушк...
Подробности
Реле напряжения РЭ14
предназначено для применения в качестве минимального реле напряжения в схемах НКУ постоянного тока.Типоисполнения
| Тип реле | Номинальное напряжение катушки, В | Пределы регулирования | Масса, кг | |||
|---|---|---|---|---|---|---|
| 25-80% | 35-80% | |||||
| Исполнение контактов | ||||||
| 1«З», 1«Р» | 2«З» | 1«З», 2«Р» | 4«З» | |||
| РЭ 14 | 24; 48; 110; 220 | + | + | + | + | 1,1 |
Технические сведения
| Наименование | Значение |
|---|---|
| Присоединение внешних проводов к катушкам | переднее |
| Потребляемая мощность, Вт, не более | 30 |
| Температура окружающего воздуха, °С | от -40 до +55 |
| Допустимые режимы работы: |
- продолжительный; - прерывисто-продолжительный; - кратковременный; - повторно-кратковременный (ПВ 40%). |
| Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69) | УЗ и ТЗ |
| Тип реле | Номинальный ток (напряжение) удерживающей катушки, А (В) | Размер B, мм, не более | Масса, кг, не более |
|---|---|---|---|
| РЭ 14 | - | 65 | 1,1 |
| Тип реле | Категория применения | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Параметры нагрузки | Коммутационная износостойкость млн. циклов ВО |
|---|---|---|---|---|---|
| РЭ 14 | АС-11 | 220 | 1,4 |
коэффициент мощности cos cp: - при включении - 0,7; - при отключении - 0,4 |
3 |
| РЭ 14 | АС-11 | 380 | 0,78 |
коэффициент мощности cos cp: - при включении - 0,7; - при отключении - 0,4 |
3 |
| РЭ 14 | АС-11 | 660 | 0,3 |
коэффициент мощности cos cp: - при включении - 0,7; - при отключении - 0,4 |
3 |
| Тип реле | Назначение реле | Вид стабильности | Род тока входной цепи | Наименование входной воздействующей величины | Параметры удерживающей катушки постоянного тока | Диапазон уставки тока (напряжения) срабатывания в % от номинального тока (напряжения) | Количество замыкающих и размыкающих контактов | Максимально допустимая частота включений в час | Механическая износостойкость, млн. циклов ВО, не менее | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| номинальный ток, А | номинальное напряжение, В | номинальный ток, А | номинальное напряжение, В | ||||||||
| РЭ 14 | минимальное реле напряжения | Одностабильное | Постоянный | - | 110; 220 | - | 48, 110 | 25…80 | Iз+Iр; 2з | 1200 | 16,0 |
| РЭ 14 | минимальное реле напряжения | Одностабильное | Постоянный | - | 110; 220 | - | 48, 110 | 35…80 | 2з+2р; 4з | 1200 | 16,0 |
Структура условного обозначения
РЭ 14 - X3
- РЭ-1 - условное обозначение серии;
- 4 - условное обозначение вида реле
минимальное реле напряжения без нормированного коэффициента возврата; - Х - вид климатического исполнения по ГОСТ 15150-69:
- У - для умеренного климата;
- Т - для тропического климата.
- 3 - категория размещения по ГОСТ 15150-69.
-
