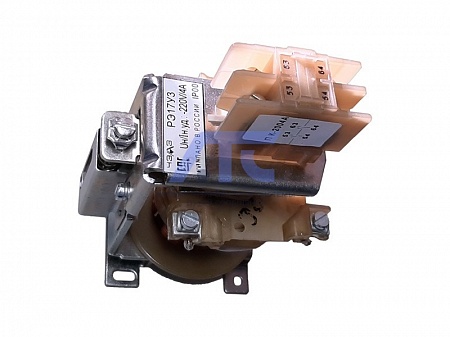

Реле напряжения РЭ-17Т
Реле напряжения РЭ-17Т
предназначено для электрооборудования вагонов метрополитена.
В исполнении для метрополитена (РЭ 17Т) включающая обмотка исполняется на номинальное напряжение 75В и удержи...
Подробности
Реле напряжения РЭ-17Т
предназначено для электрооборудования вагонов метрополитена.В исполнении для метрополитена (РЭ 17Т) включающая обмотка исполняется на номинальное напряжение 75В и удерживающая обмотка - на номинальное напряжение 75В.
Типоисполнения
| Тип реле | Номинальное напряжение включающей катушки, В | Номинальное напряжение удерживающей катушки, В | Исполнение контактов 2«З» и 2«Р» | Масса, кг, не более |
|---|---|---|---|---|
| РЭ 17Т | 75 | 75 | + | 1,10 |
Технические сведения
| Наименование | Значение |
|---|---|
| Присоединение внешних проводов к катушкам | переднее |
| Температура окружающего воздуха, °С | от -45 до +55 (допускается транспортирование, хранение, в том числе и эксплуатационное при -60) |
| Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69) | УЗ и ТЗ |
| Тип реле | Номинальный ток (напряжение) удерживающей катушки, А (В) | Размер B, мм, не более | Масса, кг, не более |
|---|---|---|---|
| РЭ 17Т | 75 | 69 | 1,05 |
| Тип реле | Категория применения | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Параметры нагрузки | Коммутационная износостойкость млн. циклов ВО |
|---|---|---|---|---|---|
| РЭ 17Т | - | 75 |
0,7 1,2* |
постоянная времени 0,05 с | 1 |
| РЭ 17Т | - | 110 |
0,7 1,2* |
постоянная времени 0,05 с | 0,7 |
* Для двух последовательно соединенных контактов
| Тип реле | Назначение реле | Вид стабильности | Род тока входной цепи | Наименование входной воздействующей величины | Параметры удерживающей катушки постоянного тока | Диапазон уставки тока (напряжения) срабатывания в % от номинального тока (напряжения) | Количество замыкающих и размыкающих контактов | Максимально допустимая частота включений в час | Механическая износостойкость, млн. циклов ВО, не менее | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| номинальный ток, А | номинальное напряжение, В | номинальный ток, А | номинальное напряжение, В | ||||||||
| РЭ 17Т | реле напряжения с секционированной катушкой | Одностабильное | Постоянный | 75 | - | 75 | - | 2з+2р | 1200 | 10,0 | |
Структура условного обозначения
РЭ 17Т - X3
- РЭ-1 - условное обозначение серии;
- 7Т - реле напряжения с секционированной катушкой для электрооборудования вагонов метрополитена;
- Х - вид климатического исполнения по ГОСТ 15150-69:
- У - для умеренного климата;
- Т - для тропического климата.
- 3 - категория размещения по ГОСТ 15150-69.
-
