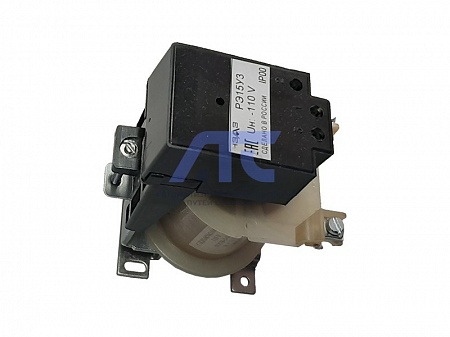

Реле напряжения РЭ-15
Реле напряжения РЭ-15
предназначено для применения в схемах НКУ постоянного тока в качестве минимального реле напряжения с нормированным коэффициентом возврата.
Условия эксплуатации
Темпера...
Подробности
Реле напряжения РЭ-15
предназначено для применения в схемах НКУ постоянного тока в качестве минимального реле напряжения с нормированным коэффициентом возврата.Условия эксплуатации
- Температура окружающего воздуха от -40 до +55°С.
- Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69) - УЗиТЗ.
Типоисполнения
| Тип реле | Назначение реле | Вид стабильности | Род тока входной цепи | Номинальное напряжение, В | Коэффициент возврата, не менее | Диапазон уставки напряжения срабатывания в % от номинального | Максимально допустимая частоты включений в час | Механическая износостойкость, млн. циклов ВО, не менее |
|---|---|---|---|---|---|---|---|---|
| РЭ 15 | Минимальное реле напряжения | Одностабильное | Постоянный | 24; 48; 110; 220 | 0,7 | 25-85 | 1200 | 16 |
Технические сведения
| Наименование | Значение |
|---|---|
| Номинальный ток контактов, А | 6 |
| Присоединение внешних проводов к катушкам | переднее |
| Коэффициент возврата, не менее | 0,7 |
| Потребляемая мощность, Вт, не более | 30 |
| Допустимые режимы работы |
- продолжительный; - прерывисто-продолжительный; - кратковременный; - повторно-кратковременный (ПВ 40%) |
| Вид и количество контактов | 1 переключающий контакт |
| Температура окружающего воздуха, °С | от -40 до +55 |
| Габаритные размеры, мм, не более | 71х89х96 |
| Масса реле, кг, не более | 0,4 |
Структура условного обозначения
РЭ 15 - X3
- РЭ-1 - условное обозначение серии;
- 5 - минимальное реле напряжения с нормированным коэффициентом возврата;
- Х - вид климатического исполнения по ГОСТ 15150-69:
- У - для умеренного климата;
- Т - для тропического климата.
- 3 - категория размещения по ГОСТ 15150-69.
-
