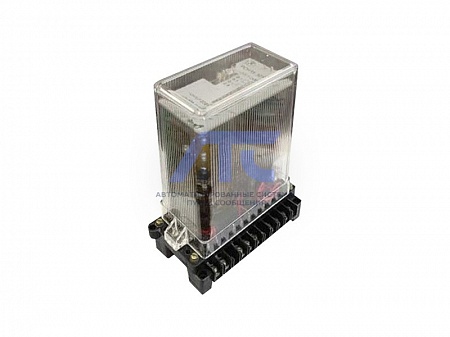

Реле напряжения прямой и обратной последовательности статические РСН 13-3
Реле (максимального) напряжения РСН 13-3 обратной последовательности с питанием от входной воздействующей величины
предназначено для использования в схемах защиты на переменном оперативном токе в ка...
Подробности
Реле (максимального) напряжения РСН 13-3 обратной последовательности с питанием от входной воздействующей величины
предназначено для использования в схемах защиты на переменном оперативном токе в качестве органа, реагирующего на напряжение обратной последовательности при возникновении несимметричных коротких замыканиях.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 +ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 3g в диапазоне частот от 5 до 15 Гц, 1g в диапазоне частот от более 15 до 100 Гц.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
Технические сведения
| Наименование | Значение |
|---|---|
| Номинальное напряжение входной воздействующей величины, В | 100 |
| Номинальная частота входной воздействующей величины, Гц | 50 |
| Cпособ регулирования уставок | дискретный |
| Мощность, потребляемая реле в номинальном режиме, не более: | |
| - ВА/фазу, не более | 5,0 |
| Коммутационная способность контактов выходного реле при напряжении от 24В до 250В или токе не более 2А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт | 30 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,4, ВА | 250 |
| Коммутационная износостойкость, циклы ВО | 10 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее винтом |
| Габаритные размеры, мм, не более | 66х152х181 |
| Масса реле, кг, не более | 1,0 |
Конструкция
Реле выпускается в унифицированном корпусе «СУРА» I габарита.
Структура условного обозначения
РСН 13-Х-ХХ-Х Х4
- РСН - реле статическое напряжения;
- 13 - порядковый номер разработки;
- Х - условное обозначение по напряжению:
- 1- обратной последовательности с питанием от вспомогательной воздействующей величины;
- 2- прямой последовательности с питанием от вспомогательной воздействующей величины;
- 3 - обратной последовательности с питанием от входной воздействующей величины;
- ХХ - номинальное напряжение и частота входной воздействующей величины:
- 28 - 100В, 50 Гц.
- Х - вид и способ присоединения внешних проводников:
- 1 - переднее присоединение винтом;
- 5 - заднее присоединение винтом.
- Х4 - климатическое исполнение(УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
-
