Реле напряжения прямой и обратной последовательности РНC-13

Реле напряжения прямой и обратной последовательности РНC-13

предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на понижение напряжения прямой последовательности или повышение напряжения обратной последовательности, и используется в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Параметр	Значение
Номинальное переменное напряжение измерительной цепи, В	100
Номинальная частота, Гц	50
Дискретность регулирования уставок, В	0,6
Мощность, потребляемая реле в номинальном режиме, не более	10 000
- для РНС-13-1 и РНС-13-2
по измерительным цепям, ВА/фазу, не более	0,8
по цепям питания, Вт, не более	6,0
- для РНС-13-3, ВА/фазу, не более	5,0
Коммутационная способность контактов реле при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт	48
В цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА	750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Габаритные размеры, мм
- в корпусе на базе основания СУРА-1	79х152х150
- в корпусе на базе основания СУРА-2	65x138х150
Масса, кг, не более	1

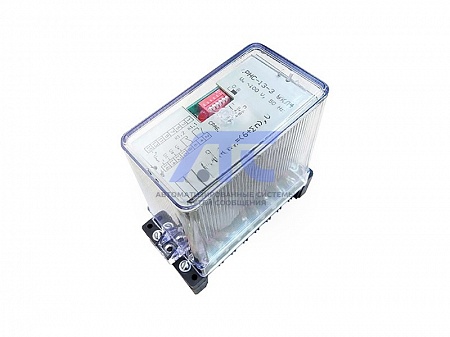

Конструктивное исполнение

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.

На лицевой панели указана упрощенная схема подключения реле.

Условное обозначение

• РНС - реле напряжения статическое;
• 13 - порядковый номер разработки;
• Х - условное обозначение по напряжению и питанию:
  1 - обратной последовательности с питанием от цепей оперативного тока;
  2 - прямой последовательности с питанием от цепей оперативного тока;
  3 - обратной последовательности с питанием от измерительных цепей.
• Х - вид и способ присоединения внешних проводников:
  1 - переднее присоединение с винтовыми зажимами;
  5 - заднее присоединение с винтовыми зажимами или шпилькой.
• УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
