Реле напряжения постоянного тока статические РСН 11
предназначено для применения в схемах контроля изоляции цепей постоянного тока напряжением до 220В. Используются в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.Типоисполнения
| Типоисполнение реле | Уставки по напряжению срабатывания, В | Коэффициент возврата | Номинальное напряжение, В | Номинальная частота переменного тока, Гц | |
|---|---|---|---|---|---|
| переменного тока вспомогательной воздействующей величины | постоянного тока основной воздействующей величины | ||||
| РСН 11 | 1,4; 3,2; 6,4; 16; 32 | не менее 0,8 | 220 | 220 | 50 |
Технические сведения
| Наименование | Значение |
|---|---|
| Время замыкания замыкающего контакта реле РСН-11 при подаче напряжения, равного 1,2 Uср, с, не более | 0,03 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В или токе не более 1А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт | 30 |
| - при напряжении от 24 до 250В или токе не более 2А в цепях переменного тока с коэффициентом мощности не менее 0,4, ВА | 250 |
| Коммутационная износостойкость, циклы ВО | 12500 |
| Мощность, потребляемая реле: | |
| - от источника основной воздействующей величины при срабатывании, Вт, не более: | 0,2 |
| - от источника вспомогательной воздействующей величины в номинальном режиме реле типа РСН 11, ВА, не более | 6,5 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66х152х181 |
| Масса реле, кг, не более | 1,0 |
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Hz.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

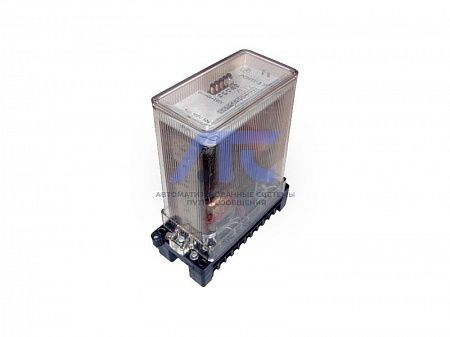

Конструкция
Все элементы схемы реле, кроме балластных резисторов, смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания. Реле выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
-
