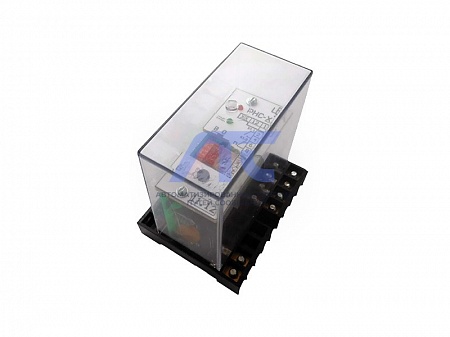

Реле напряжения постоянного тока статические РНС-12
Реле напряжения постоянного тока статические РНС-12
предназначено для контроля повышения уровня напряжения постоянного тока в электрических ycтановках.
Условия эксплуатации
Климатическое ис...
Подробности
Реле напряжения постоянного тока статические РНС-12
предназначено для контроля повышения уровня напряжения постоянного тока в электрических ycтановках.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
| Параметр | Значение |
|---|---|
| Допустимое напряжение оперативного питания переменного, постоянного или выпрямленного тока для РНС-11 (Uпит), В | 88...242 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение, В | 220 |
| Реле длительно выдерживает напряжение цепей измерения, В | 1,15 Uном |
| Время замыкания замыкающего контакта реле при подаче напряжения, равного 1,2 Uср, c, не более | 0,03 |
| Способ регулирования уставок реле | дискретный |
| Ступень регулирования реле | 5 |
| Коэффициент возврата, не менее: | 0,9 |
| Мощность, потребляемая реле по измерительным цепям, Вт, не более, при напряжении, равном 220В | 2 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени | 48 |
| Индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт | |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - на базе основания ОР001 | 70x87x100 |
| - на базе основания ОР002 | 74х109х99,5 |
| - на базе основания ОР003 | 67х108х100 |
| - на базе основания СУРА-1 | 79х152х150 |
| Масса, кг, не более | |
| - на базе основания ОР001 | 0,3 |
| - на базе основания ОР002 | 0,4 |
| - на базе основания ОР003 | 0,6 |
| - на базе основания СУРА-1 | 1 |
Конструктивное исполнение
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выпускаются на базе основания ОР001 с возможностью установки на DIN рейку TS 35.
Условное обозначение
РНС - X - X - УХЛХ
- РНС - реле напряжения статическое;
- X - номер разработки: 12;
- X - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 заднее присоединение с винтовыми зажимами или шпилькой (только для исполнения на базе основания ОР003). - УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
-
