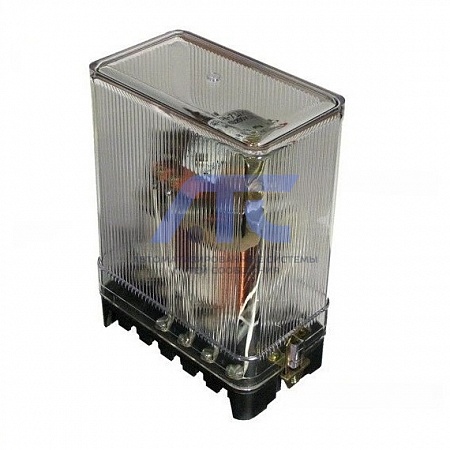

Реле напряжения постоянного тока РН-73
Реле напряжения постоянного тока РН-73
предназначено для использования в схемах устройств релейной защиты и автоматики энергетических систем для контроля повышения напряжения.
Условия эксплуатации
...
Подробности
Реле напряжения постоянного тока РН-73
предназначено для использования в схемах устройств релейной защиты и автоматики энергетических систем для контроля повышения напряжения.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Технические сведения
| Параметры | Значение |
|---|---|
| Уставки срабатывания, В | 220, 230, 240, 245 |
| Коэффициент возврата | Не менее 0,94 |
| Номинальное напряжение, В | 220 |
| Контакты реле | 1 замыкающий, 1 размыкающий |
| Исполнение реле по характеру изменения входной воздействующей величины: | максимальное |
| Время замыкания замыкающего контакта реле типа РН-73 при отношении входного напряжения к напряжению срабатывания равном 1,2, с, не более | 0,1 |
| Коммутационная способность контактов реле при напряжении от 24 до 250 В и токе не более 2 А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт, не более | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА | 300 |
| Потребляемая мощность реле при номинальном напряжении, Вт, не более | 15 |
| Коммутационная износостойкость, циклы ВО | 2 500 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 133х156х167 |
| Масса, кг, не более | 1,5 |
-
