Реле напряжения постоянного тока РН 151/6,4
предназначено для применения в схемах релейной защиты и автоматики энергетических систем для контроля изоляции цепей постоянного тока напряжением до 220В.Типоисполнения
| Типоисполнение реле | Номинальное напряжение, В | Напряжение срабатывания, В | Коэффициент возврата | Входное сопротивление, Вт | Класс точности | |||
|---|---|---|---|---|---|---|---|---|
| I диапазон | II диапазон | I диапазон | II диапазон | параллельное соединение обмоток (I диапазон) | последовательное соединение обмоток (II диапазон) | |||
| РН 151/6,4 | 24 | 60 | 3,2 | 6,4 | не менее 0,5 | 600 | 2400 | 5 |
Технические сведения
| Наименование | Значение |
|---|---|
| Контакты реле | 1 замыкающий |
| Исполнение реле по характеру изменения входной воздействующей величины | максимальное |
| Время замыкания замыкающего контакта реле максимального напряжения, s, не более: при отношении входного напряжения к напряжению срабатывания, равном: | |
| - 1,2 | 0,2 |
| - 2,0 | 0,06 |
| Коммутационная способность контактов реле при напряжении от 24 до 250В или токе не более 2А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА | 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом) |
| Габаритные размеры РН 151, мм, не более | 66х138х181 |
| Масса реле, кг, не более | 0,85 |
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция

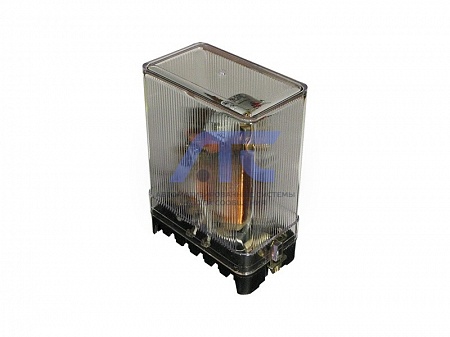

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Реле напряжения типа РН 151 выпускается в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
-
