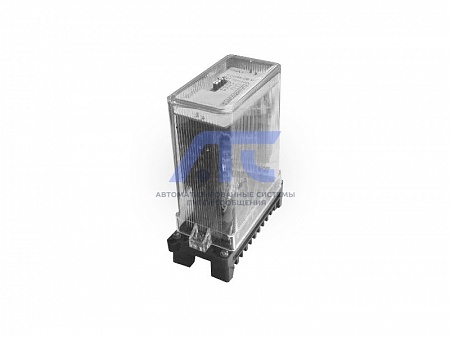

Реле напряжения переменного тока статические РСН 16-23-х
Реле напряжения переменного тока статические РСН 16-23-х
предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на понижение напряже...
Подробности
Реле напряжения переменного тока статические РСН 16-23-х
предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на понижение напряжения и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.Типоисполнения
| Тип реле | Частота, Гц | Напряжение питания, 220В | Класс точности | Коэффициент возврата | Напряжение срабатывания, В | Номинальное напряжение, В | Потребляемая мощность при напряжении срабатывания минимальной уставки, ВА | ||
|---|---|---|---|---|---|---|---|---|---|
| при диапазоне уставок | |||||||||
| 1 | 2 | 1 | 2 | ||||||
| РСН 16-23-х | 50 | пост | 5 | 1,1 | 12-30 | 24-60 | 30 | 60 | 0,025 |
X - тип присоединения:
- «1» - переднее;
- «5» - заднее присоединение.
Технические сведения
| Наименование | Значение |
|---|---|
| Дискретность регулирования уставок срабатывания ступенями, от величины минимальной уставки каждого поддиапазона регулирования, %, не более | 10 |
| Исполнение реле по характеру изменения входной воздействующей величины | минимальное |
| Время замыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения с номинального до 0,8 напряжения возврата, с, не более: | 0,06 |
| Контакты реле |
1 замыкающий, 1 размыкающий |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В или токе не более 1А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт | 30 |
| - при напряжении от 24 до 250В или токе не более 2А в цепях переменного тока с коэффициен-том мощности не менее 0,4, ВА | 250 |
| Коммутационная износостойкость, циклы ВО | 12500 |
| Потребляемая мощность по цепи питания при номинальном напряжении, Вт, не более: | |
| - в нормальном режиме | 7 |
| - в режиме срабатывания | 8,5 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66х152х181 |
| Масса реле, кг, не более | 1,0 |
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Hz.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция
Все элементы схемы реле, кроме балластных резисторов смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
-
