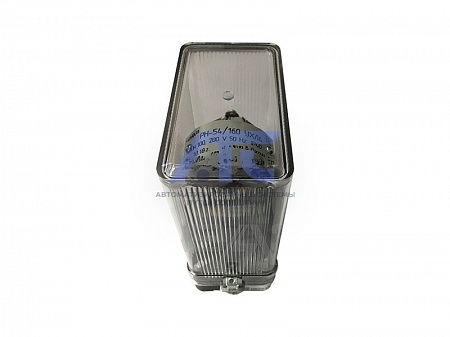

Реле напряжения переменного тока РН 54/160
Реле напряжения переменного тока РН 54/160
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих понижение напряжения.
Типоис...
Подробности
Реле напряжения переменного тока РН 54/160
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих понижение напряжения.Типоисполнения
| Типоисполнение реле | Потребляемая мощность при напряжении на минимальной уставке, ВА, не более | Класс точности | Номинальное напряжение, В | Напряжение срабатывания, В | Коэффициент возврата | ||
|---|---|---|---|---|---|---|---|
| I диапазон | II диапазон | I диапазон | II диапазон | ||||
| РН 54/160 | 0,5 | 5 | 100 | 200 | 40-80 | 80-160 | не менее 1,25 |
Технические сведения
| Наименование | Значение |
|---|---|
| Частота переменного тока, Hz | 50 |
| Количество контактов | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Исполнение реле по характеру изменения входной воздействующей величины | минимальное |
| Время замыкания замыкающего контакта реле максимального напряжения, s, не более: при отношении входного напряжения к напряжению срабатывания, равном: | |
| - 1,2 | |
| - 2,0 | 0,03 |
|
Время замыкания размыкающего контакта реле минимального напряжения, s, не более: при отношении входного напряжения к напряжению срабатывания, равном: |
|
| - 0,5 | 0,1 |
| - 0,6 | 0,12 |
| - 0,8 | 0,15 |
| Время размыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения возврата до 0,8 напряжения срабатывания или до нуля, с, не более: | 0,05 |
| Коммутационная способность контактов реле при напряжении от 24 до 250В или токе не более 2А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА | 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Потребляемая мощность при напряжении срабатывания на минимальной уставке, ВА, не более | |
| - РН 54/320 | 0,6 |
| - РН 54/48, РН 54/160 | 0,5 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры РН 54, мм, не более | 67х128х158 |
| Масса реле, кг, не более: | 0,75 |
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
-
