Реле напряжения обратной последовательности РНФ 1М
предназначено для защиты различных электрических установок при несимметричных коротких замыканиях.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнений УХЛ4 и О4.
- Вибрационные нагрузки (вибропрочность) с максимальным ускорением 0,25g в вертикальном направлении в диапазоне частот от 10 до 35 Гц.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические сведения
| Наименование | Значение |
|---|---|
| Номинальное напряжение (Uн), В | 100 |
| Номинальная частота, Гц | 50 |
| Диапазон регулировки уставок по напряжению обратной последовательности, В | 6-12 |
| Погрешность напряжения срабатывания, %, не более | 8 |
| Время срабатывания при двухкратном напряжении срабатывания, с, не более | 0,04 |
| Коэффициент возврата, не менее | 0,75 |
| Коммутационная способность контактов выходного реле при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт, не менее | 60 |
| Коммутационная износостойкость, циклы ВО | 800 |
| Механическая износостойкость, циклы ВО | 8 000 |
| Потребляемая мощность, ВА/фазу, не более | 15 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 179х218х170 |
| Масса реле, кг, не более | 4,0 |
Конструкция

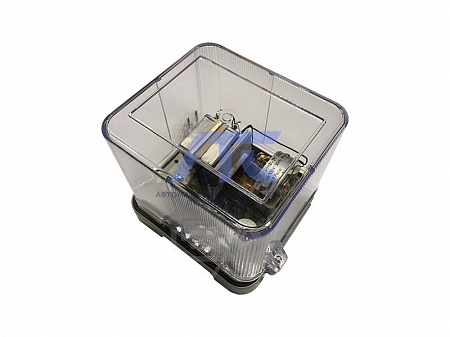

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Структура условного обозначения
РНФ - 1М Х4
- РНФ - реле напряжения фильтровое;
- 1М - порядковый номер разработки;
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
-
