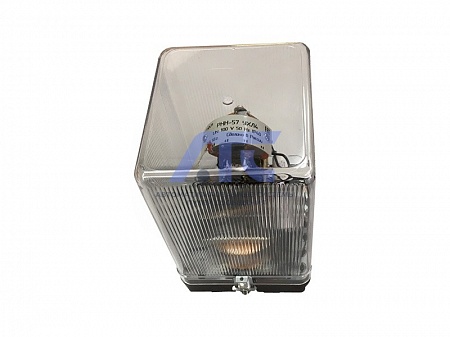

Реле напряжения нулевой последовательности РНН 57
Реле напряжения нулевой последовательности РНН 57
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве реле максимального напряжения.
Основные данные
...
Подробности
Реле напряжения нулевой последовательности РНН 57
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве реле максимального напряжения.Основные данные
| Номинальное напряжение, В | 100 |
| Пределы уставок на напряжение срабатывания реле, V | от 4 до 8 |
| Номинальная частота переменного тока, Гц | 50 |
Технические сведения
| Наименование | Значение |
|---|---|
| Класс точности | 5 |
| Коэффициент возврата реле, не менее | 0,8 |
| Загрубление реле при воздействии напряжения третьей гармоники (150 или 180 Гц), раз, не менее | 8 |
| Длительность кратковременного режима работы при напряжении, равном 190 В, с | 6 |
| Время замыкания замыкающего контакта, c, не более: | |
| - при напряжении, равном 1,2 Uср | 0,1 |
| - при напряжении, равном 2 Uср | 0,04 |
| Контакты реле |
1 замыкающий, 1 размыкающий |
| Коммутационная способность контактов реле при напряжении от 24 до 250В или токе не более 2А | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА | 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Потребляемая мощность при номинальном напряжении, ВА, не более | 30 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 116х147х168 |
| Масса реле, кг, не более | 1,6 |
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
-
