Реле максимального напряжения РНС-53-60.1
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения в цепи переменного тока в случаях, когда в контролируемой цепи может возникать напряжение, значительно превышающее напряжение срабатывания.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
| Параметр | Значение |
|---|---|
| Диапазон уставок по напряжению срабатывания, В | 15...60 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение, В | 220 |
| Длительно допустимое напряжение, В | 1,1 Uном |
| Регулирование уставок | плавное |
| Количество контактов: | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Коэффициент возврата не менее | 0,9 |
| Средняя основная погрешность напряжения срабатывания, % | 5 |
| Электрическая изоляция контактов от входных цепей, МOм, при испытательном напряжении 1000В | 100 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени | 48 |
| Индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт | |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | 67х128х100 |
| Масса, кг, не более | 0,5 |

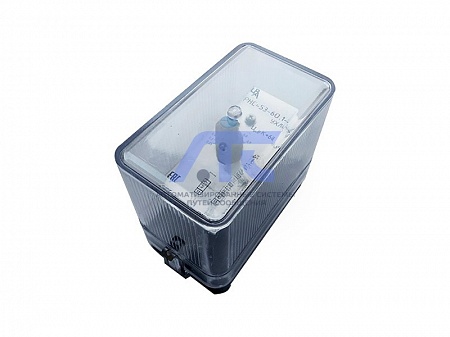

Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Условное обозначение
РНС - 53 - 60.1 - X - УХЛХ
- РНС - реле напряжения статическое;
- 53 - номер разработки: 53;
- 60 - диапазон уставок:
60 - от 15 до 60 В. - 1 - отличительный индекс;
- X - тип присоединения:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами или шпилькой. - УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
-
