Реле контроля трехфазного напряжения РСН 13-4

Реле контроля трехфазного напряжения РСН 13-4

предназначено для контроля допустимого уровня напряжения, порядка чередования фаз в системах трехфазного напряжения и защиты от недопустимой не симметрии напряжения, а также работы на двух фазах. Реле являются комплектующими изделиями для схем автоматического управления, сигнализации защиты для формирования управляющего воздействия.

Условия эксплуатации

• Климатическое исполнение УХЛ или Т, категория размещения 3.1 по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ и Т.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением Зg и в диапазоне от 16 до 100 Гц с максимальным ускорением 1g.
• Многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением Зg.
• Реле является сейсмостойким при воздействии землетрясения интенсивностью 9 баллов MSK-64 при уровне установки над нулевой отметкой до 10 м.
• Степень защиты оболочки реле IP40, а контактных зажимов выводов для присоединения внешних проводников - IPOO по ГОСТ 14255-69.

Технические сведения

Наименование	Значение
Контролируемое номинальное линейное напряжение Uлн при частоте 50 Гц, В	220 или 380
Напряжение срабатывания реле (переключение выходных контактов), В, при:
- симметричном снижении фазных напряжений, Uср.сим (при Uфн=Uлн/√3 )	(0,7 ± 0,05) Uфн
- однофазном снижении напряжения (при Uфн в двух других фазах), Uср.фн	(0,6 ± 0,05) Uфн
- допустимый уровень нелинейных искажений, %	20
Время срабатывания (диапазон регулирования), Т, с	От 0 до 60
Способ регулирования	дискретный
Дискретность регулирования, с	1
Выходные контакты	два переключающих
Максимально допустимое напряжение на входе (длительно)	1,2 UH
Длительно допустимый ток контактов, A	5
Потребляемая мощность, ВА	6
Механическая износостойкость, циклов ВО	6,3 х 1 000 000
Габаритные размеры, мм, не более	71х89х96
Масса реле, кг, не более	0,3

Коммутационная способность контактов

Род тока	Характер нагрузки	Напряжение UH ,V	Ток, А, вкл/откл	Число циклов ВО
Переменный	Cos φ ≥ 0,6	220 380	0,63 0,4	3 x 100 000 1 x 100 000
Постоянный	τ ≤ 0,01	250	0,23	3 x 100 000

Конструкция

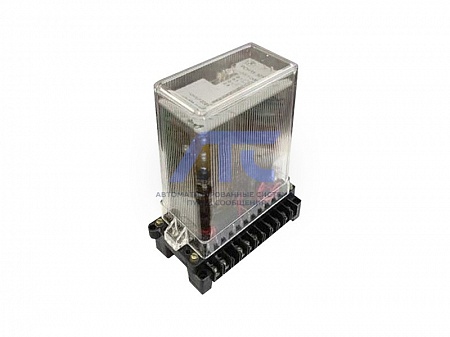

Все элементы реле смонтированы в корпусе, состоящем из основания и прозрачного съемного кожуха. На лицевой табличке реле имеется, кроме типа и исполнения по напряжению, переключатель выдержки времени срабатывания с обозначением уставок регулирования, световая индикация: включенного состояния при подаче на реле контролируемого напряжения и срабатывания выходного органа.

По способу монтажа реле выпускаются переднего либо заднего присоединения внешних проводников. При необходимости изменения способа крепления внешних проводников, винты крепления проводников установить с нужной стороны - спереди или сзади. Винты крепления проводников имеют резьбу М4.

Имеется возможность установки реле на DIN-рейку типа TS 35x15 (шириной 35 мм).

Типоисполнения

Тип реле	Номинальное линейное напряжение Uлн, V
РСН 13-4	220
РСН 13-4	380

Структура условного обозначения

РСН 13-4-X 3.1

• РСН 13-4 - условное обозначение реле контроля трехфазного напряжения;
• X 3.1 - климатическое исполнение (УХЛ, Т) и категория размещения (3.1) по ГОСТ 15150-69.
