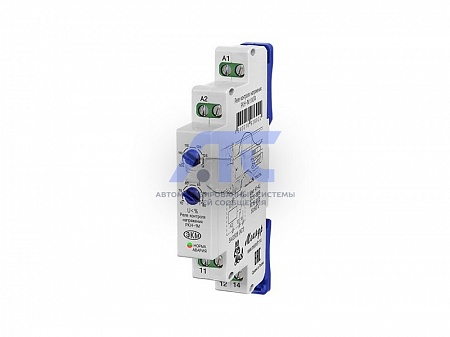

Реле контроля однофазного напряжения РКН-1М

Реле контроля однофазного напряжения РКН-1М узкий корпус 13 мм

выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «U>%», поворотный переключатель нижнего порога срабатывания «U<%», зелёно-красный индикатор «норма авария«. На боковой поверхности расположен DIP - переключатель для выбора номинального напряжения питания (переключатели 1-4), задержки срабатывания (переключатели 5-6) и диаграммы работы (переключатели 7-8).

Общие сведения

• Широкий ряд контролируемого напряжения в одном корпусе.
• Контроль переменного (синусоидального) или постоянного (сглаженного) напряжения.
• Регулируемый отключаемый порог на снижение напряжения -30...-5% от Uном.
• Регулируемый отключаемый порог на повышение напряжения +5...+30% от Uном.
• Фиксируемая задержка срабатывания 0.5 c, 2 c, 5 с, 10 с.
• Не требует дополнительного напряжения питания.
• Корпус шириной 13 мм.

Технические сведения

Параметры	Единица измерения	Значение
Род напряжения (выбирается DIP-переключателем 1)		AC или DC
Номинальное переменное напряжение Uном (выбирается DIP-переключателем 2, 3, 4)	В	AC24, AC36, AC58, AC100, AC130, AC220, AC230, AC240
Номинальное постоянное напряжение Uном (выбирается DIP-переключателем 2, 3, 4)	В	DC24, DC48, DC60, DC100, DC130, DC220, DC230, DC240
Максимальное рабочее напряжение (не более 30 мин.)	В	330
Минимальное рабочее напряжение	В	15
Контроль перенапряжения, Uном	%	+5...+30
Контроль снижения напряжения, Uном	%	-30...-5
Точность установки порогов напряжения, Uном	%	5
Точность измерения, Uном	%	2
Гистерезис напряжения порога срабатывания, Uном	%	3
Время задержки	с	0,5, 2, 5, 10
Мощность, потребляемая от сети, не более	ВА	4
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	1250/150
Максимальное коммутируемое напряжение	В	400
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10x106
Электрическая износостойкость, не менее	циклов	100000
Количество и тип выходных контактов		1 переключающая группа
Диапазон рабочих температур	°С	-25...+55 (УХЛ4)-40...+55 (УХЛ2)
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2 кВ/5 кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2 кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Габаритные размеры	мм	13х93х62
Относительная влажность воздуха	%	до 80 (при 25°С)
Режим работы		круглосуточный
Рабочее положение в пространстве		произвольное
Масса	кг	0,07
