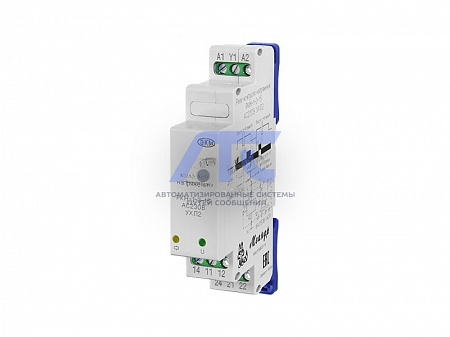

Реле контроля кратковременных провалов напряжения РКН-1-3-15

Реле контроля кратковременных провалов напряжения РКН-1-3-15

предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов - 5 мс и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

Общие сведения

• Обнаружение кратковременного пропадания сетевого напряжения (от 5 мс).
• Не требует дополнительного напряжения питания.
• Широкий диапазон контролируемого напряжения.
• Коммутируемый ток до 8А при максимальном напряжении 400В.
• Два режима работы: с памятью и без памяти.
• Корпус шириной 1 модуль (18 мм).

Технические сведения

Параметры	Единица измерения	Значение
Номинальное напряжение питания	В	АС230
Допустимое напряжение питания	В	АС160-300
Минимальная длительность обнаруживаемого провала напряжения	мс	5
Наличие памяти коротких провалов		есть
Время включения, tвкл	с	1
Время выключения tвыкл, не менее	с	1
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	400 (АС1/2А)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50 Гц - 1 мин)
Потребляемая мощность, не более	ВА	4
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур	°С	-25...+55
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2 кВ/5 кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2 кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ2 (без образования конденсата)
Степень защиты по корпусу/по клеммам		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,055⁠
