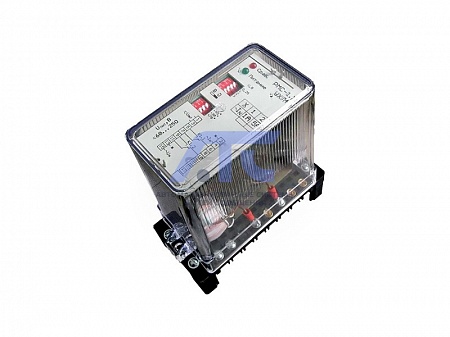

Реле мощности статическое РМС-1
Реле мощности статическое РМС-1
предназначены для использования в схемах релейной защиты и противоаварийно...
Подробности
Реле мощности статическое РМС-1
предназначены для использования в схемах релейной защиты и противоаварийной автоматики в качестве органа определения направления мощности.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические сведения
| Параметр | Значение | |
|---|---|---|
|
Реле с оперативным питанием |
Реле с комбинированным питанием |
|
| Номинальное напряжение измерительной цепи, В | ~ 100 | ~ 100 |
| Номинальная частота, Гц | 50 | 50 |
| Длительно допустимое напряжение цепей измерения, В | 1,15 Uном | 1,15 Uном |
| Длительно допустимый ток цепей измерения, А | 1,1 Iном | 1,1 Iном |
| Ток термической устойчивости в течении 1 с, А | 30 Iном | 30 Iном |
| Номинальный ток измерительной цепи, А |
1 5 |
1 5 |
| Ток питания Iпит при исполнении реле, А: | ||
| - 1А | - | 0,5 ÷ 30 |
| - 5А | - | 2,5 ÷ 150 |
|
Минимальный ток срабатывания на углах максимальной чувсвительности при Uном, А |
0,05 Iном | 0,05 Iном |
|
Допустимое напряжение оперативного питания переменного, постоянного или выпрямленного тока, В |
80-242 | |
| Напряжение питания переменное, В | 50В ÷ 115 | |
| Область срабатывания реле по углу сдвига фаз (рабочая угловая зона) между током и напряжением, град. | ||
| - не менее | 165 | 165 |
| - не более | 180 | 180 |
| Время срабатывания, с | 0,05 | 0,05 |
| Коэффициент возврата, не менее | 0,08 | 0,08 |
|
Угол максимальной чувствительности (необходимый угол выставляется с помощью переключателей уставок), град. |
-45±3 -30±3 +70±3 |
-45±3 -30±3 +70±3 |
| Мощность, потребляемая в цепи питания, ВА | 2 | 2 |
| Мощность, потребляемая в цепи измерения напряжения, ВА | 0,3 | 0,3 |
| Мощность, потребляемая в цепи измерения тока, ВА | 0,2 | 0,2 |
|
Напряжение срабатывания на углах максимальной чувствительности -30°, -45° при Iном, В |
0,25±3 | 0,25±3 |
|
Напряжение срабатывания на углах максимальной чувствительности +70°, В |
1±0,1 2±0,2 3±0,3 |
1±0,1 2±0,2 3±0,3 |
| Коммутационная способность контактов реле: | ||
|
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
48 | 48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА |
750 | 750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 10 000 000 | 10 000 000 |
| Габаритные размеры, мм | ||
| - в корпусе на базе основания ОР004 | 94х128х128 | |
| - в корпусе на базе основания СУРА-2 | 65x138x150 | |
| Масса реле, кг, не более | 1,0 | 1,0 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Форма заказа
РМС - 1.Х - Х - Х - УХЛХ
- РМС - реле мощности статическое;
- 1 - порядковый номер разработки (1);
- X - исполнение токовой измерительной обмотки:
- 1 - 1А;
- 2 - 5А.
- X - вид питания:
- 0 - оперативное питание постоянное/выпрямленное или переменное напряжение Uпит = (100-220)В;
- 3 - комбинированное оперативное питание с номинальным переменным напаряжением питания Uпит = 100В и номинальным переменным током питания Iпит = 1 или 5А.
- X - тип присоединения:
- 1 - переднее присоединение с винтовыми зажимами;
- 3 - заднее присоединение шпилькой;
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛХ - климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
-
