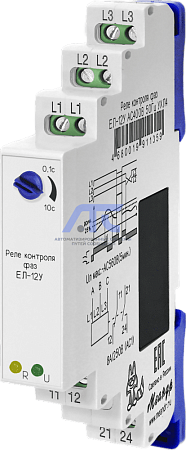

Реле контроля трёхфазного линейного напряжения ЕЛ-12У в корпусе 13мм, для электродвигателей

Реле контроля трёхфазного линейного напряжения ЕЛ-12У в корпусе 13мм, для электродвигателей

предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт.

Технические характеристики

Параметр	Единица измерения	АС100В	АС230В	AC400В	AC415В
Номинальное напряжение Uном 50Гц	B	100	230	400	415
Минимальное допустимое линейное напряжение	B	50	120	210	225
Максимальное допустимое линейное напряжение	B	150	340	560	600
Потребляемая мощность, не более	BA	2
Время выключения встроенного реле при:
обрыве одной фазы	c	0,1-10
обрыве двух или трёх фаз	c	0,1
асимметрии линейных напряжений <30 ± 2%	c	0,1-10
обратном порядке чередования фаз	c	0,1
«слипании» фаз	c	0,1-10
превышении напряжения выше 1,3 Uном ± 5%	c	0,1
Минимальное синфазное напряжение включения	B	0,85Uном
Гистерезис напряжения порога срабатывания	B	0,05Uном
Погрешность времени срабатывания, не более	%	±10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	A	8
Максимальное коммутируемое напряжение	B	400 (AC1/2A)
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	BA	2 000/240
Максимальное напряжение между цепями питания и контактами реле	B	АС2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Диапазон рабочих температур (по исполнениям)	°C	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2 000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13х93х62
Масса	кг	0,065
