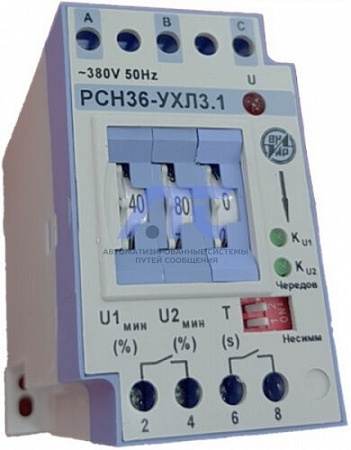

Реле контроля трехфазного напряжения РСН36

Реле контроля трехфазного напряжения РСН36

предназначен для применения в трехфазных сетях с изолированной или глухозаземленной нейтралью в схемах релейной защиты и противоаварийной автоматики в цепях переменного тока частоты 50 Гц. Реле разработано в связи с требованиями по реализации контроля напряжения на вводах и секциях шин 0,4 кВ технологических КТП и ЩСУ для АВР/ВНР на объектах ПАО «Транснефть». Реле имеет две независимые уставки по снижению напряжения контролируемой сети от 100 до 40% Uном. Срабатывание реле по уставке U1мин сигнализирует светодиод KU1, выходного реле контактов 2 и 4. Срабатывание реле по уставке U2мин сигнализирует светодиод KU2, выходного реле контактов 6 и 8. ПАО «Транснефть» согласовало применение реле РСН36 на своих объектах.

Общие сведения

• Реле соответствует требованиям ГЛЦИ.648232.019 ТУ
• Защита от влаги и пыли: реле по оболочке – IP40, выводов реле – IP20 по ГОСТ 14254
• Климатическое исполнение: УХЛ3.1 по ГОСТ 15150
• Высота над уровнем моря: 2000 м, не более
• Относительная влажность окружающего воздуха: до 98% при t = +25°C
• Температура окружающего воздуха: -40...+55°С
• Рабочее положение в пространстве: произвольное, кроме установки на вертикальной плоскости выводами A, B, C вниз
• Вибрация мест крепления реле в диапазонах частот:
  • от 5 до 15 Гц при ускорении 3g
  • от 15 до 100 Гц с ускорением 1g
  (группа условий эксплуатации М7 по ГОСТ 17516.1)
• Масса: 0,2 кг, не более
• Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.6.5

Технические характеристики

Параметр	Значение
Номинальное линейное напряжение Uном, В	100; 220; 380; 400
Длительно допустимое входное напряжение, % Uном	30-150
Номинальная частота сети fном, Гц	50
Длительно допустимая частота сети, % fном	90-110
Уставки:
по снижению напряжения (U1мин и U2мин), % Uном	40; 45; 50; 55; 60; 65; 70; 80; 95; 100
по времени срабатывания (Т), с	01; 0,1; 0,2; 0,3; 0,6; 1; 2; 3; 6; 10
Реле срабатывает при:
снижении хотя бы одного из линейных напряжений	с заданной уставкой по времени
несимметрии линейных напряжений2 с коэффициентом срабатывания по несимметрии напряжения 15%3	с заданной уставкой по времени
обрыве одной фазы2	с заданной уставкой по времени при уставке ≤ 1 с, 1 с при уставке ≥ 1 с
обрыве двух или трех фаз2	выдержка времени не нормируется
слипание двух фаз2	с заданной уставкой по времени при уставке ≤ 1 с, 1 с при уставке ≥ 1 с
обратном чередовании фаз4	с заданной уставкой по времени при уставке ≤ 1 с, 1 с при уставке ≥ 1 с
Коэффициент возврата при срабатывании
от снижения напряжения	1,05
от несимметрии напряжения	0,8
Количество и вид выходных контактов	1 «з» + 1 «р»; 2 «з»
Номинальный ток контактов (длительно допустимый ток без коммутации выходных контактов), А	5
Потребляемая полная (активная) мощность, ВА (Вт)	не более 36 (3,5)
Время автоматического повторного включения ТАПВ, с	0
Область применения	для широкого применения, в том числе в типовых схемах автоматического включения резервного питания
Заменяемые аналоги	РСН36М, РНПП-302 (2 реле), РНПП-311М (2 реле)

Примечание

1. Время срабатывания 0 с, условное, полное время срабатывания (обработка сигнала плюс время переключения реле) не более 80 мс.

2. При включенном положении переключателя «Несимм».

3. Коэффициент несимметрии линейных напряжений вычисляется по формуле.

4. При включённом положении переключателя «Чередов». Выходные контакты реле обеспечивают коммутацию нагрузок с числом циклов коммутационной износостойкости и коммутационной способности, и, в частности, обеспечивают коммутацию катушек пускателей на токи до 100 А.

Коммутационная износостойкость контактов

Род тока	Характер нагрузки	Категория применения по ГОСТ IEC 60947-5-1	Режим нормальных коммутаций					Режим редких коммутаций
			Номинальное рабочее напряжение, В	Ток, А		Частота коммутации, 1/ч, не более	Коммутационная износостойкость циклов ВО, не менее	Напряжение, В	Ток, А		Число циклов оперирования, не менее
				вкл	откл				вкл	откл
переменный	индуктивная cos φвкл ≥ 0,7 cos φоткл ≥ 0,4	АС-15	24 110 220 380	5 4 3 1,5	0,5 0,4 0,3 0,15	500	1 000 000	26,4 121 242 418	8,8 6,6 5,5 1,7	8,8 6,6 5,5 1,7	50
постоянный	индуктивная τ ≤ 0,035 с	DC-13	24 110 220	0,6 0,16 0,08		500	200 000	26,4 121 242	2,0 0,4 0,2		20

Примечание: Номинальный рабочий ток, коммутированный контактами – 0,01 А при напряжении 24 В. Для режима редких коммутаций соs φ вкл = соs φ откл ≥ 0,7

Крепление

Крепление реле может производиться двумя способами:

• с помощью двух винтов М4, проходящих через отверстия диаметром 4,2 мм или пазы шириной 4,2 мм;
• с помощью специальной защелки на DIN-рейку 35 мм.

Подсоединение внешних проводников – переднее, под зажимы с помощью винтов
