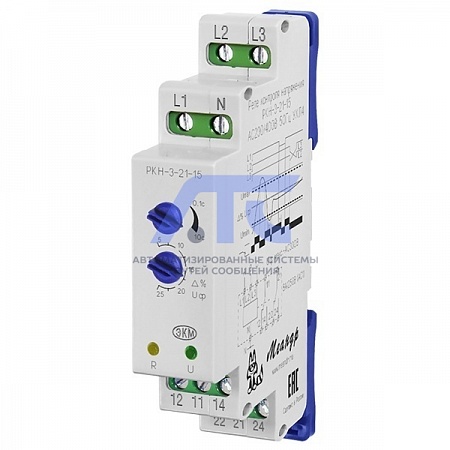

Реле контроля трехфазного напряжения РКН-3-21-15
Реле контроля трехфазного напряжения РКН-3-21-15 асимметричная регулировка порогов (Uниз - 5%-25%, Uверх - 5%-20%)
пред...
Подробности
Реле контроля трехфазного напряжения РКН-3-21-15 асимметричная регулировка порогов (Uниз - 5%-25%, Uверх - 5%-20%)
предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.Технические характеристики
| Параметр | Единица измерения | РКН-3-21-15 AC230В/AC400В |
|---|---|---|
| Номинальное напряжение питания (фазное) Uном, 50Гц | B | 230 |
| Допустимые напряжения Uфmin/Uфmax | B | 130/330 |
| Пределы регулирования порогов срабатывания окном от Uном | % | 5...20 (верх) / 5...25 (низ) |
| Погрешность измерения порога срабатывания от Uном | % | 2 |
| Погрешность установки порога срабатывания от Uном | % | 5 |
| Гистерезис напряжения порога срабатывания от Uном | % | 0,05 |
| Регулируемая задержка срабатывания при снижении превышении напряжения выше (ниже) установленных порогов | c | 0,1-10 |
| Время срабатывания при превышении 1,2 Uном и других неисправностях сети | c | 0,1 |
| Минимальное напряжение для включения реле | B | 0,85 |
| Мощность, потребляемая от сети, не более | BA | 2 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | A | 8 |
| Максимальное коммутируемое напряжение | B | 400 (AC1/2A) |
| Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | BA | 2 000/240 |
| Максимальное напряжение между цепями питания и контактами реле | B | АС2000 (50 Гц - 1 мин) |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100 000 |
| Максимальное напряжение между цепями питания и контактами реле | B | АС2000 (50 Гц - 1 мин) |
| Количество и тип выходных контактов | 2 переключающие группы | |
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | °C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°С) |
| Высота над уровнем моря | м | до 2 000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0,075 |
-
