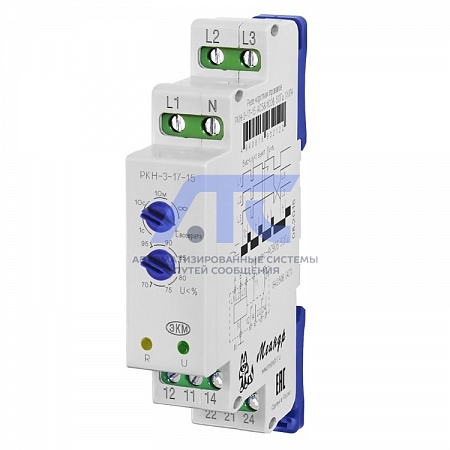

Реле контроля трехфазного напряжения РКН-3-17-15

Реле контроля трехфазного напряжения РКН-3-17-15 обнаружение коротких провалов (10мс)

предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.

Технические характеристики

Параметр	Единица измерения	РКН-3-17-15 AC58В/AC100В	РКН-3-17-15 AC230В/AC400В
Номинальное фазное/линейное напряжение Uф ном	B	58/100	230/400
Максимальное допустимое фазное/линейное напряжение	B	90/150	340/560
Потребляемая мощность, не более	BA	3
Минимальная длительность обнаруживаемого провала напряжения	c	0,01
Пределы регулирования порога срабатывания на снижение напряжения от Uп ном	%	70-95
Погрешность установки порогов срабатывания при синфазном снижении напряжения от Uп ном	%	5
Погрешность установки порогов срабатывания при синфазном снижении напряжения от Uп ном	%	10
Ширина зоны "гистерезиса" порога срабатывания Uп ном	%	5
Время включения реле t1 при подаче напряжения питания		1с,10с, 10мин, ∞
Погрешность установки времени включения, не более	%	10
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30B (DC1)	A	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное коммутируемое напряжение	B	400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле	B	АС2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур	°C	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°C	-40...+70
ГПомехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Высота над уровнем моря	м	2 000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры		18х93х62
Масса	кг	0,077
