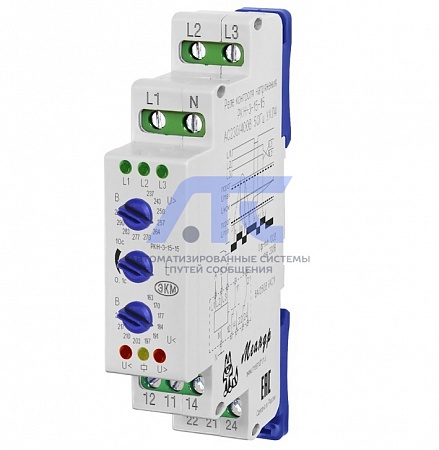

Реле контроля трехфазного напряжения РКН-3-15-15
предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.Технические характеристики
| Параметр | Единица измерения | Значение | ||
|---|---|---|---|---|
| Напряжение питания фазное Uном, 50Гц | B | 58/100 | 127/220 | 230/400 |
| Допустимые напряжения Uф max / Uф min | В | 90/40 | 190/85 | 330/130 |
| Пороги перенапряжения «Uф<» | B | 61, 64, 67, 68, 69, 70, 71, 72, 73, 74 | 132, 137, 142, 145, 148, 151, 154, 157, 160, 163 | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
| Пороги снижения напряжения «Uф>» | B | 42, 43, 44, 45, 46, 47, 48, 49, 52, 55 | 91, 94, 97, 100, 103, 106, 109, 112, 117, 122 | 166, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
| Погрешность порога срабатывания | % | Uном ±1,5 | ||
| Ширина зоны «гистерезиса» порога срабатывания | % | Uном ± 2,5 | ||
| Регулируемая задержка срабатывания | c | 0,1-10 | ||
| Мощность, потребляемая от сети, не более | BA | 4 | ||
| Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | A | 8 | ||
| Максимальное коммутируемое напряжение | B | 400 (AC1/2A) | ||
| Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | BA | 2000/240 | ||
| Максимальное напряжение между цепями питания и контактами реле | B | АС2000 (50 Гц - 1 мин) | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Электрическая износостойкость, не менее | циклов | 100 000 | ||
| Количество и тип выходных контактов | 2 переключающие группы | |||
|
Диапазон рабочих температур (по исполнениям) |
°C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
||
| Температура хранения | °C | -40...+70 | ||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | |||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |||
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | |||
| Относительная влажность воздуха | % | до 80 (при 25°С) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Масса | кг | 0,081 | ||
| Срок службы | лет | 10 | ||
-
