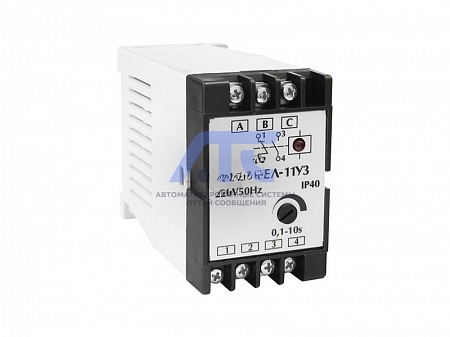

Реле контроля трехфазного напряжения ЕЛ-11
Используются для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:ЕЛ-11 - источников и преобразователей электрической энергии.
Основные параметры
| Параметр | Значение |
|---|---|
|
Номинальное линейное напряжение (междуфазное) напряжение питания переменного тока 50 Гц, В |
100, 110, 220, 380, 400, 415 |
| Допустимые колебания напряжения питания от номинального значения | +10%, -15% |
| Срабатывание реле (переключение выходных контактов) при: | |
| - однофазном снижении напряжения (при Uфн в двух других фазах) Uср.фн | не менее 0,7 Uфн |
| - обрыве одной, двух или трех фаз | срабатывает |
| - обратном порядке чередования фаз | срабатывает |
| Время срабатывания (пределы регулирования) | от 0,1 до 10 с |
|
Средняя основная погрешность времени срабатывания реле в крайних положениях регулятора, % |
не более ±30 |
| Масса реле, кг, не более | 0,3 |
Температура окружающего воздуха:
- для исполнений У3, УХЛ2: -40…+40°С;
- для исполнения Т2, Т3: -10…+45°.
Количество контактов:
- замыкающих: 1;
- размыкающих: 1.
Механическая износостойкость: 106 циклов.
Степень защиты реле:
- по оболочке: IP40;
- по разъему: IP10.
Коммутационная износостойкость контактов
| Род тока | Характер нагрузки |
Категория применения по ГОСТ12434 |
Режим нормальных коммутаций | ||
|---|---|---|---|---|---|
|
Номинальное рабочее напряжение, В |
Сила тока, А, не более (Вкл/Откл) |
Число циклов коммутационной износостойкости |
|||
| переменный | Индуктивная cos φ ≥ 0,4 | АС-22 |
220 380 |
0,63 0,4 |
3x105 1x105 |
| постоянный | Индуктивная τ ≤ 0,001 c | ДС-22 | 220 | 0,16 | 3x105 |
| переменный | Активная cos φ ≥ 0,95 | АС-22 | 220 | 1,5 | 1x105 |
Реле выпускаются с передним присоединением проводов для выступающего монтажа.
-
