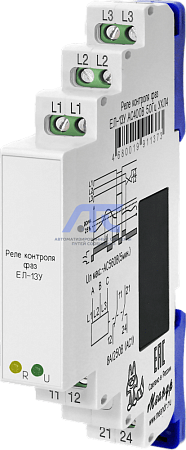

Реле контроля трехфазного линейного напряжения ЕЛ-13У в узком корпусе, для крановых электродвигателей
Реле контроля трехфазного линейного напряжения ЕЛ-13У в узком корпусе, для крановых электродвигателей
предн...
Подробности
Реле контроля трехфазного линейного напряжения ЕЛ-13У в узком корпусе, для крановых электродвигателей
предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.Технические характеристики
| Параметр |
Единица измерения |
АС100В | АС230В | AC400В | AC415В | |||
|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение Uном 50Гц | B | 100 | 230 | 400 | 415 | |||
| Минимальное допустимое линейное напряжение | B | 50 | 120 | 210 | 225 | |||
| Максимальное допустимое линейное напряжение | B | 150 | 340 | 560 | 600 | |||
| Потребляемая мощность, не более | BA | 2 | ||||||
| Время выключения встроенного реле при: | ||||||||
| Синфазное снижение напряжения ниже 0,5Uном | c | 0,15 | ||||||
| Обрыв одной, двух или трёх фаз | c | 0,15 | ||||||
| асимметрии линейных напряжений <25 ± 2% | c | 0,15 | ||||||
| «слипании» фаз | c | 0,15 | ||||||
| превышении напряжения выше 1,3 Uном ± 5% | c | 0,15 | ||||||
| Минимальное синфазное напряжение включения | B | 0,85Uном | ||||||
| Гистерезис напряжения порога срабатывания | B | 0,05Uном | ||||||
| Погрешность времени срабатывания, не более | % | ±10 | ||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
A | 8 | ||||||
| Максимальное коммутируемое напряжение | B | 400 (AC1/2A) | ||||||
|
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
BA | 2 000/240 | ||||||
|
Максимальное напряжение между цепями питания и контактами реле |
B | АС2000 (50 Гц - 1 мин) | ||||||
| Механическая износостойкость, не менее | циклов | 10х106 | ||||||
| Электрическая износостойкость, не менее | циклов | 100 000 | ||||||
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
||||||
| Температура хранения | °C | -40...+70 | ||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | |||||||
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||||||
| Относительная влажность воздуха | % | до 80 (при 25°С) | ||||||
| Высота над уровнем моря | м | до 2 000 | ||||||
| Рабочее положение в пространстве | произвольное | |||||||
| Режим работы | круглосуточный | |||||||
| Габаритные размеры | мм | 13х93х62 | ||||||
| Масса | кг | 0,07 | ||||||
-
