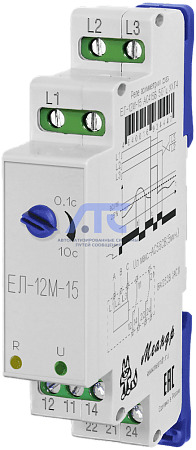

Реле контроля трехфазного линейного напряжения ЕЛ-12М-15, для электродвигателей

Реле контроля трехфазного линейного напряжения ЕЛ-12М-15, для электродвигателей

предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт.

ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки).

Технические характеристики

Параметр	Ед.изм.	AC100В	AC230В	AC400В	AC415В
Номинальное напряжение Uном 50Гц	В	100	230	400	415
Минимальное допустимое линейное напряжение	В	50	120	210	225
Максимальное допустимое линейное напряжение	В	150	340	560	600
Потребляемая мощность, не более	ВА	2
Время выключения встроенного реле при:
Обрыве одной фазы	с	0,1-10
Обрыве двух или трёх фаз	с	0,1
Асимметрии линейных напряжений >25± 2%	с	0,1-10
Обратном порядке чередования фаз	с	0,1
синфазное снижение напряжения ниже 0.5 Uном	с	0,1
«слипании» фаз	с	0,1-10
Превышении напряжения выше 1.3 Uном ± 5%	с	0,1
Минимальное синфазное напряжение включения	В	0,85 Uном
Гистерезис напряжения порога срабатывания	В	0,05 Uном
Погрешность времени срабатывания, не более	%	± 10
Максимальный коммутируемый ток активная нагрузка: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10x106
Электрическая износостойкость, не менее	циклов	100 000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур (по исполнениям)	°C	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25 °C)
Высота над уровнем моря	м	2 000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,065
