Реле контроля напряжения и фаз РКНФ-1
служит для работы в сети трехфазного переменного тока с междуфазным напряжением 100, 110, 127, 220, 380, 400 В частотой 50 Гц и предназначено для:- контроля допустимого уровня напряжения;
- контроля правильного чередования фаз и отсутствия «слипания» фаз;
- контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
- отключения нагрузки путем размыкания цепи питания нагрузки при некачественном сетевом напряжении. Время срабатывания может задаваться пользователем;
- контроля качества сетевого напряжения после отключения нагрузки и автоматического повторного включения после заданной пользователем выдержки.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Ед. измерения | Значение | ||||||
|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение Uном 50Гц | В | 100 | 110 | 127 | 220 | 380 | 400 | |
| Диапазон регулирования порога минимального напряжения, Umin | В | 50-95 | 55-105 | 64-121 | 110-209 | 190-361 | 200-380 | |
| Диапазон регулирования порога максимального напряжения, Umax | В | 105-150 | 115-165 | 133-190 | 231-330 | 400-570 | 420-600 | |
| Гистерезис по напряжению срабатывания и по перекосу фаз, от U ном | В | 2,5 | 2,75 | 3 | 6 | 9,5 | 10 | |
| Диапазон регулирования времени срабатывания реле, t сраб | с | 0,1 - 10 | ||||||
| Диапазон регулирования времени повторного включения, t вкл | с | 0,1 - 10 | ||||||
| Точность установки порогов напряжения от Uном, не более | % | ± 5 | ||||||
| Точность установки времени, не более | % | ± 5 | ||||||
| Максимальное коммутируемое напряжение переменного тока | В | 400 | ||||||
| Максимальный коммутируемый ток, активная нагрузка АС250 В, DC30 В | А | 8 | ||||||
| Максимальное напряжение переменного тока между цепями питания и контактами реле, в течение 1 мин | В | 2000 | ||||||
| Коммутационная износостойкость, не менее | цикл | 6 500 | ||||||
| Механическая износостойкость, не менее | цикл | 30 000 000 | ||||||
| Диапазон рабочих температур | °С | +1...+35 | ||||||
| Относительная влажность воздуха | % | 80 (при 25°С) | ||||||
| Максимальная потребляемая мощность реле, не более | Вт | 3 | ||||||
| Габаритные размеры, мм | 74х109х100 | |||||||
| Масса, кг, не более | 0,5 | |||||||
| Время отключения реле при: | ||||||||
| симметричном снижении линейных напряжений менее Umin=(0,5-0,95)Uном ± 5 % | с | 0,1-10 | ||||||
| симметричном повышении линейных напряжений более Umax=(1,05-1,5)Uном ± 5 % | с | 0,1-10 | ||||||
| симметричном повышении линейных напряжений более 1,6Uном ± 5 % | с | <0,1 | ||||||
| обрыве одной фазы | с | 0,1-10 | ||||||
| обрыве двух или трёх фаз | с | <0,1 | ||||||
| обратном порядке чередования фаз | с | <0,1 | ||||||
| асимметрии линейных напряжений более 25 ± 2% | с | 0,1-10 | ||||||
| «слипании» фаз | с | 0,1-10 | ||||||
Конструктивное исполнение

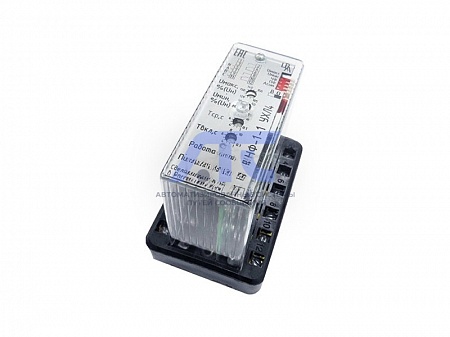

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Реле выпускаются на базе основания ОР002 с возможностью установки на DIN рейку TS 35.
-
