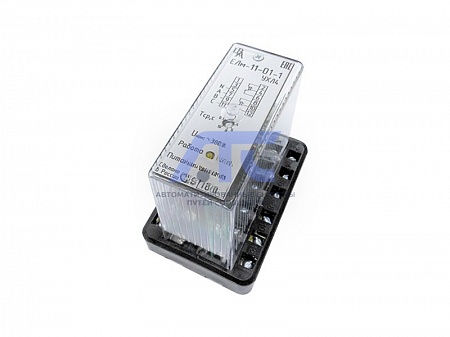

Реле контроля напряжения и фаз ЕЛм-11-02
Реле контроля напряжения и фаз ЕЛм-11-02
служит для работы в сети трехфазного переменного тока с междуфазным н...
Подробности
Реле контроля напряжения и фаз ЕЛм-11-02
служит для работы в сети трехфазного переменного тока с междуфазным напряжением 100, 110, 127, 220, 380, 400 В частотой 50 Гц и предназначено для:- контроля допустимого уровня напряжения;
- контроля правильного чередования фаз и отсутствия «слипания» фаз;
- контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
- отключения нагрузки путем размыкания цепи питания нагрузки при некачественном сетевом напряжении. Время срабатывания может задаваться пользователем;
- контроля качества сетевого напряжения после отключения нагрузки и автоматического повторного включения после заданной пользователем выдержки.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики ЕЛм-11-02
| Параметр | Ед. измерения | Значение | |
|---|---|---|---|
| Номинальное напряжение Uном 50Гц | В | 100 | 110 |
| Минимальное допустимое линейное напряжение | В | 50 | 55 |
| Максимальное допустимое линейное напряжение | В | 150 | 165 |
| Минимальное синфазное напряжение включения | B | 0,85*Uном | |
| Диапазон регулирования времени срабатывания реле, t сраб | с | 0,1 - 10 | |
| Гистерезис по напряжению, от Uном | % | 2,5 | |
| Максимальное коммутируемое напряжение переменного тока | В | 400 | |
| Максимальный коммутируемый ток, активная нагрузка АС250 В, DC30 В | А | 8 | |
|
Максимальное напряжение переменного тока между цепями питания и контактами реле, в течение 1 мин |
В | 2000 | |
| Коммутационная износостойкость, не менее | цикл | 10 000 | |
| Механическая износостойкость, не менее | цикл | 30 000 000 | |
| Диапазон рабочих температур | °С | +1...+35 | |
| Относительная влажность воздуха | % | 80 (при 25°С) | |
| Максимальная потребляемая мощность реле, не более | Вт | 3 | |
| Габаритные размеры, мм | 109х74х100 | ||
| Масса, кг, не более | 0,5 | ||
| Срабатывание реле с выдержкой 0,1-10 с: | |||
| при снижении линейного напряжения менее | <(0.8±0,05) Uн | ||
| при асимметрии линейных напряжений при асимметрии линейных напряжений | >(30±2)% | ||
| при обрыве одной фазы | срабатывает | ||
| при «слипании» фаз | срабатывает | ||
| Срабатывание реле без выдержки: | |||
| при симметричном снижении фазных напряжений | - | ||
| при обрыве двух или трёх фаз | срабатывает | ||
| при обратном порядке чередования фаз | срабатывает | ||
| при повышении линейного напряжения более 1,3Uном ± 5% | срабатывает | ||
Конструктивное исполнение
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выпускаются на базе основания ОР002 с возможностью установки на DIN рейку TS 35.
-
