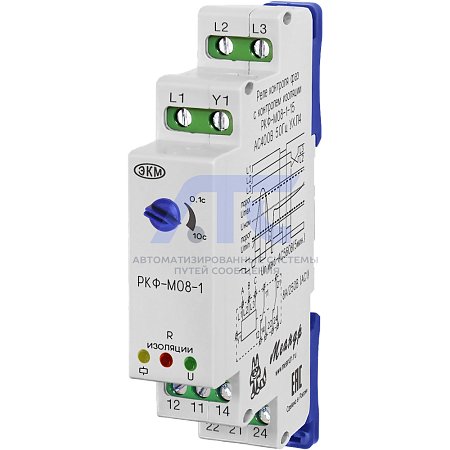

Реле контроля фаз РКФ-М08-1-15, с контролем сопротивления изоляции

Реле контроля фаз РКФ-М08-1-15, с контролем сопротивления изоляции

предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.

Технические характеристики

Параметр	Ед.изм.	РКФ-М08-1-15 AC400В
Номинальное линейное напряжение Uном, 50Гц	В	400
Минимальное допустимое линейное напряжение	В	210
Максимальное допустимое линейное напряжение	В	560
Потребляемая мощность, не более	ВА	2
Фиксированный порог срабатывания снижения напряжения	%	25 Uном
Фиксированный порог срабатывания асимметрии фаз	%
Погрешность измерения порогов срабатывания	%	2 Uном
Фиксированный порог превышение напряжения	%	1.3 Uном
Погрешность измерения порога превышения напряжения	%	5 Uном
Гистерезис напряжения порогов срабатывания	B	10
Время выключения встроенного реле:
снижение напряжения менее 0,8Uном	с	0,1-10
обратный порядок чередования фаз	с	0,1
«слипании» фаз	с	0,1-10
обрыве двух или трёх фаз при отсутствии нагрузки	с	0,1
обрыв одной фазы	с	0,1-10
превышение напряжения 1,3 Uном	с	0,1
Минимальное напряжение для включения реле	В	0,85Uном
Время срабатывания (пределы регулирования)	с	0,1-10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	250 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур	°C	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2 000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса, не более	кг	0,07
