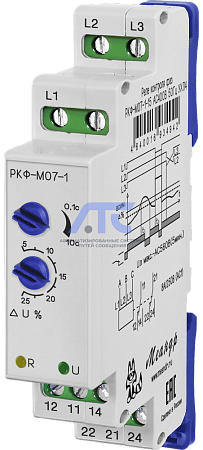

Реле контроля фаз РКФ-М07-1-15, совмещенная регулировка срабатывания по максимальному/минимальному напряжению
Реле контроля фаз РКФ-М07-1-15, совмещенная регулировка срабатывания по максимальному/минимальному напряжению
...
Подробности
Реле контроля фаз РКФ-М07-1-15, совмещенная регулировка срабатывания по максимальному/минимальному напряжению
предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.Технические характеристики
| Параметр | Ед.изм. | AC100В | AC230В | AC400В |
|---|---|---|---|---|
| Номинальное линейное напряжение Uном, 50Гц | В | 100 | 230 | 400 |
| Минимальное допустимое линейное напряжение | В | 55 | 130 | 200 |
| Максимальное допустимое линейное напряжение | В | 150 | 340 | 560 |
| Потребляемая мощность, не более | ВА | 2 | ||
| Пределы синхронного регулирования порогов срабатывания | % | 5...25Uном | ||
| Погрешность порогов срабатывания | % | 2Uном | ||
| Погрешность установки порогов срабатывания | % | 5Uном | ||
| Гистерезис напряжения порога срабатывания | % | 5(от Uном) | ||
| Время выключения встроенного реле: | ||||
|
снижение или превышение установленных порогов Umin, Umax |
с | 0,1-10 | ||
| обратный порядок чередования фаз | с | 0,1 | ||
| «слипании» фаз | с | 0,1-10 | ||
| обрыве двух или трёх фаз | с | 0,1 | ||
| обрыв одной фазы | с | 0,1-10 | ||
| превышение напряжения 1,3Uном | с | 0,1 | ||
| Минимальное напряжение для включения реле | В | 0,85Uном | ||
| Время срабатывания (пределы регулирования) | с | 0,1-10 | ||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А | 8 | ||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт | 2000/240 | ||
|
Максимальное напряжение между цепями питания и контактами реле |
В | AC2000 (50 Гц - 1 мин) | ||
| Электрическая износостойкость, не менее | циклов | 100 000 | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Количество и тип контактов | 2 переключающие группы | |||
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
||
| Температура хранения | °C | -40...+70 | ||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ L1-L2) | |||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 или ТМ | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | % | до 80 (при 25°C) | ||
| Режим работы | непрерывный | |||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | кргулосуточный | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Масса, не более | кг | 0,07 | ||
-
