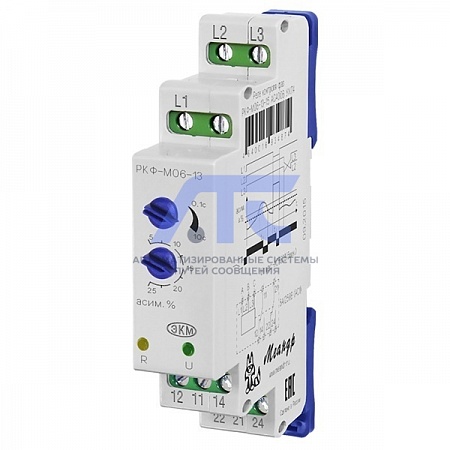

Реле контроля фаз РКФ-М06-13-15 для крановых двигателей
предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.Технические характеристики
| Параметр | Ед.изм. | AC400В | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение Uном 50Гц | В | 400 | |||||||
| Минимальное допустимое линейное напряжение | В | 210 | |||||||
| Максимальное допустимое линейное напряжение | В |
560 |
|||||||
| Пределы регулирования ассиметрии линейных напряжений | % | 5...25% Uном | |||||||
| Потребляемая мощность, не более | ВА | 2 | |||||||
|
Погрешность отсчёта установленного значения асимметрии линейных напряжений |
% | 0,05Uном | |||||||
|
Погрешность установки значения асимметрии линейных напряжений |
% | ±5Uном | |||||||
| Гистерезис напряжения порога срабатывания | % | 0,025 Uном | |||||||
| Время выключения встроенного реле: | |||||||||
| синфазное снижение напряжения ниже 0,5 Uном | с | 0,1 | |||||||
| обрыв одной фазы | с | 0,1-10 | |||||||
| обрыв двух или трех фаз | с | 0,1 | |||||||
| ассиметрии линейных напряжений 5...25% | с | 0,1-10 | |||||||
| "слипание" фаз | с | 0,1-10 | |||||||
| превышении напряжения выше 1,3Uном ±5% | с | 0,1 | |||||||
| Погрешность времени срабатывания, не более | % | ±10 | |||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) |
А | 8 | |||||||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) |
ВА/Вт | 2000/240 | |||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||||||
|
Максимальное напряжение между цепями питания и контактами реле |
В | AC2000 (50 Гц - 1 мин) | |||||||
| Механическая износостойкость, не менее | 10х106 | ||||||||
| Электрическая износостойкость, не менее | 100 000 | ||||||||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | ||||||||
| Количество и тип контактов | 2 переключающие группы | ||||||||
| Диапазон рабочих температур (по исполнениям) | °C | -25...+55 | |||||||
| Температура хранения | °C | -40...+70 | |||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ L1-L2) | ||||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 | ||||||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||||
| Относительная влажность воздуха | % | до 80 (при 25°C) | |||||||
| Высота над уровнем моря | м | до 2 000 | |||||||
| Рабочее положение в пространстве | произвольное | ||||||||
| Режим работы | круголосуточный | ||||||||
| Габаритные размеры | мм | 18х93х62 | |||||||
| Масса, не более | кг | 0,07 | |||||||
-
