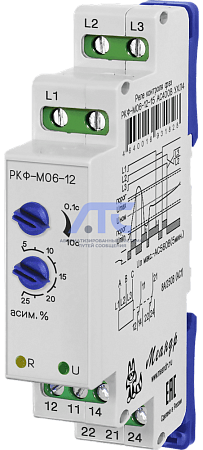

Реле контроля фаз РКФ-М06-12-15 для двигателей
предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.Технические характеристики
| Параметр | Ед.изм. | АС100В | AC230В | AC400В | AC415В | |||
|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение Uном 50Гц | В | 100 | 230 | 400 | 415 | |||
| Минимальное допустимое линейное напряжение | В | 50 | 120 | 200 | 208 | |||
| Максимальное допустимое линейное напряжение | В | 250 | 320 | 560 | 560 | |||
| Потребляемая мощность, не более | ВА | 2 | ||||||
| Пределы регулирования асимметрии линейных напряжений | % | 5...25Uном ±2% | ||||||
|
Погрешность отсчета установленного значения асимметрии линейных напряжений |
% | 0,05Uном | ||||||
|
Погрешность установки значения асимметрии линейных напряжений |
% | ±5Uном | ||||||
| Задержка времени срабатывания выключения реле в различных аварийных ситуациях: | ||||||||
| асимметрия линейных напряжений 5...25Uном ±2% | с | 0,1-10 | ||||||
| обрыв одной фазы | с | 0,1-10 | ||||||
| обрыв двух или трех фаз | с | 0,1 | ||||||
| синфазное снижение напряжения ниже 0,5Uном | с | 0,1 | ||||||
| обратный порядок чередования фаз | с | 0,1 | ||||||
| "слипание" фаз | с | 0,1-10 | ||||||
| превышении напряжения выше 1,3Uном ±5% | с | 0,1 | ||||||
|
Минимальное синфазное напряжение для включения реле от Uном |
0,85 | |||||||
| Синфазное снижение напряжения ниже от Uном | 0,5 | |||||||
| Гистерезис напряжения порога срабатывания от Uном | 0,025 | |||||||
| Погрешность времени срабатывания, не более | % | ±10 | ||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) |
А | 8 | ||||||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) |
ВА/Вт | 2000/240 | ||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||||||
|
Максимальное напряжение между цепями питания и контактами реле |
В | AC2000 (50 Гц - 1 мин) | ||||||
| Механическая износостойкость, не менее | 10х106 | |||||||
| Электрическая износостойкость, не менее | 100 000 | |||||||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |||||||
| Количество и тип контактов | 2 переключающие группы | |||||||
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
||||||
| Температура хранения | °C | -40...+70 | ||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ L1-L2) | |||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | |||||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||||||
| Относительная влажность воздуха | % | до 80 (при 25°C) | ||||||
| Высота над уровнем моря | м | до 2 000 | ||||||
| Рабочее положение в пространстве | произвольное | |||||||
| Режим работы | круголосуточный | |||||||
| Габаритные размеры | мм | 18х93х62 | ||||||
| Масса, не более | кг | 0,07 | ||||||
-
