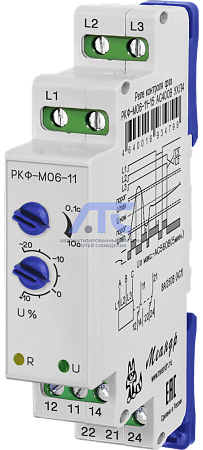

Реле контроля фаз РКФ-М06-11-15 общепромышленное исполнение
предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога.Технические характеристики
| Параметр | Ед.изм. | АС100В | AC110В | AC230В | AC400В | AC415В | |||
|---|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение Uном 50Гц | В | 100 | 110 | 230 | 400 | 415 | |||
| Минимальное допустимое линейное напряжение | В | 50 | 55 | 120 | 210 | 225 | |||
| Максимальное допустимое линейное напряжение | В | 150 | 165 | 340 | 560 | 600 | |||
| Пределы регулирования нижнего порога срабатывания | В | (0,8...1,1) Uном | |||||||
| Потребляемая мощность, не более | ВА | 2 | |||||||
| Погрешность отсчета порога срабатывания | В | 0,05Uном | |||||||
| Погрешность установки порога срабатывания | % | ±5Uном | |||||||
| Гистерезис напряжения порога срабатывания | В | 0,02 Uном | |||||||
| Время выключения встроенного реле: | |||||||||
| снижение напряжения ниже 0,8...1,1 Uном | с | 0,1-10 | |||||||
| обрыв одной фазы | с | 0,1-10 | |||||||
| обрыв двух или трех фаз | с | 0,1 | |||||||
| обратный порядок чередования фаз | с | 0,1 | |||||||
| "слипание" фаз | с | 0,1-10 | |||||||
| превышении напряжения выше 1,3Uном ±5% | с | 0,1 | |||||||
| Погрешность времени срабатывания, не более | % | ±10 | |||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) |
А | 8 | |||||||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) |
ВА/Вт | 2000/240 | |||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||||||
|
Максимальное напряжение между цепями питания и контактами реле |
В | AC2000 (50 Гц - 1 мин) | |||||||
| Механическая износостойкость, не менее | 10х106 | ||||||||
| Электрическая износостойкость, не менее | 100 000 | ||||||||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | ||||||||
| Количество и тип контактов | 2 переключающие группы | ||||||||
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
|||||||
| Температура хранения | °C | -40...+70 | |||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ L1-L2) | ||||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | ||||||||
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
IP40/IP20 | ||||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||||
| Относительная влажность воздуха | % | до 80 (при 25°C) | |||||||
| Высота над уровнем моря | м | до 2 000 | |||||||
| Рабочее положение в пространстве | произвольное | ||||||||
| Режим работы | круголосуточный | ||||||||
| Габаритные размеры | мм | 18х93х62 | |||||||
| Масса, не более | кг | 0,07 | |||||||
-
