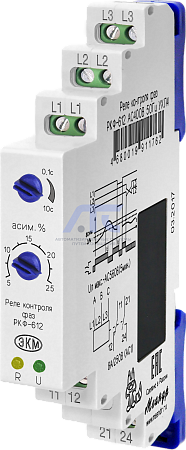

Реле контроля фаз РКФ-612 для электродвигателей, ультратонкое
предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога.Технические характеристики
| Параметр |
Единица измерения |
Значение |
|---|---|---|
| Номинальное напряжение Uном 50Гц | В | 400 |
| Минимальное допустимое линейное напряжение | В | 210 |
| Максимальное допустимое линейное напряжение | В | 560 |
| Пределы регулирования нижнего порога срабатывания | В | (0,8...1,1) Uном |
| Потребляемая мощность, не более | ВА | 2 |
| Погрешность отсчета порога срабатывания | В | 0,05Uном |
| Погрешность установки порога срабатывания | % | ±5Uном |
| Гистерезис напряжения порога срабатывания | В | 0,02 Uном |
| Время выключения встроенного реле: | ||
| снижение напряжения ниже 0,8...1,1 Uном | с | 0,1-10 |
| обрыв одной фазы | с | 0,1-10 |
| обрыв двух или трех фаз | с | 0,1 |
| обратный порядок чередования фаз | с | 0,1 |
| "слипание" фаз | с | 0,1-10 |
| превышении напряжения выше 1,3Uном ±5% | с | 0,1 |
| Погрешность времени срабатывания, не более | % | ±10 |
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) |
А | 8 |
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) |
ВА/Вт | 2000/240 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) |
|
Максимальное напряжение между цепями питания и контактами реле |
В | AC2000 (50Гц - 1мин) |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100 000 |
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |
| Количество и тип контактов | 1 НО + 1 НЗ | |
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | °C | -40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ L1-L2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°C) |
| Высота над уровнем моря | м | до 2 000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса, не более | кг | 0,07 |
-
