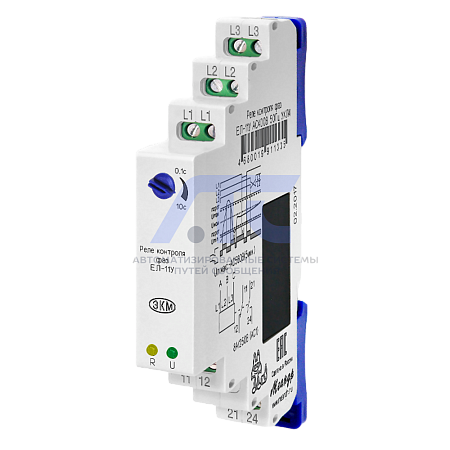

Реле контроля фаз, контроль трехфазного линейного напряжения ЕЛ-11У в 13мм корпусе

Реле контроля фаз, контроль трехфазного линейного напряжения ЕЛ-11У в 13мм корпусе

предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

Технические характеристики

Параметр	Единица измерения	АС100В	АС110В	АС127В	АС175В	АС230В	AC400В	AC415В
Номинальное напряжение Uном 50Гц	B	100	110	127	175	230	400	415
Минимальное допустимое линейное напряжение	B	50	55	72	88	120	210	225
Максимальное допустимое линейное напряжение	B	150	165	182	262	340	560	600
Потребляемая мощность, не более	BA	2
Время выключения встроенного реле при:
снижении напряжения ниже 0,8 Uном ± 5%	c	0,1-10
обрыве одной фазы	c	0,1-10
обрыве двух или трёх фаз	c	0,1
асимметрии линейных напряжений >(30 ± 2)%	c	0,1-10
обратном порядке чередования фаз	c	0,1
«слипании» фаз	c	0,1-10
превышении напряжения выше 1,3 Uном ± 5%	c	0,1
Минимальное синфазное напряжение включения	B	0,85Uном
Гистерезис напряжения порога срабатывания	B	0,05Uном
Погрешность времени срабатывания, не более	%	±10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	A	8
Максимальное коммутируемое напряжение	B	400 (AC1/2A)
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	BA	2 000/240
Максимальное напряжение между цепями питания и контактами реле	B	АС2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Количество и тип контактов		1НО + 1НЗ
Диапазон рабочих температур (по исполнениям)	°C	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2 000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,065
