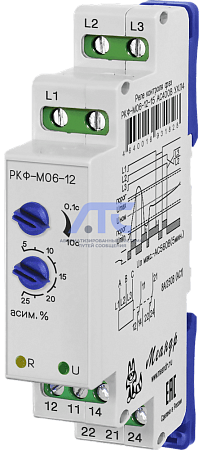

Контроль трёхфазного линейного напряжения РКФ-М06-12-22
предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролируют порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения, асимметрию (разбаланс лиейных напряжений).Технические характеристики
| Параметр | Ед.изм. |
РКФ-М06-12-22 АС500В |
РКФ-М06-12-22 АС690В |
РКФ-М06-12-22 АС715В |
|||
|---|---|---|---|---|---|---|---|
| Номинальное линейное напряжение, Uном 50Гц | B | 500 | 690 | 715 | |||
| Минимальное допустимое линейное напряжение | В | 250 | 350 | 360 | |||
| Максимальное допустимое линейное напряжение | В | 700 | 950 | 980 | |||
| Потребляемая мощность, не более | ВА | 2 | |||||
| Пределы регулирования асимметрии линейных напряжений | В | 5...25 Uном ±2% | |||||
|
Погрешность отсчѐта установленного значения асимметрии линейных напряжений |
В | 0.05 Uном | |||||
|
Погрешность установки значения асимметрии линейных напряжений |
В | ±5% Uном | |||||
| Время выключения встроенного реле при: | |||||||
| асимметрия линейных напряжений 5...25 Uном ±2% | с | 0.1-10 | |||||
| асимметрии линейных напряжений 5...25% | с | - | |||||
| обрыв одной фазы | с | 0.1-10 | |||||
| обрыв двух или трѐх фаз | с | 0.1 | |||||
| синфазное снижение напряжения ниже 0.5 Uном | с | 0.1 | |||||
| обратный порядок чередования фаз | с | 0.1 | |||||
| «слипание» фаз | с | 0.1-10 | |||||
| превышение напряжения выше 1.3 Uном ±5% Uном | с | 0.1 | |||||
|
Минимальное синфазное напряжение для включения реле от Uном |
0.85 | ||||||
| Синфазное снижение напряжения ниже от Uном | 0.5 | ||||||
| Гистерезис напряжения порога срабатывания от Uном | 0.025 | ||||||
| Погрешность времени срабатывания, не более | % | ±10 | |||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) |
А | 8 | |||||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) |
ВА / Вт | 2000 / 240 | |||||
| Максимальное коммутируемое напряжение | В | 400 (АС1/2А) | |||||
|
Максимальное напряжение между цепями питания и контактами реле |
В | АС2000 (50Гц - 1 мин.) | |||||
| Механическая износостойкость, не менее | циклов | 10 х 106 | |||||
| Электрическая износостойкость, не менее | циклов | 100 000 | |||||
| Количество и тип контактов | 2 переключающие группы | ||||||
| Диапазон рабочих температур (по исполнениям) | °С | -25...+55 (УХЛ4) / -40...+55(УХЛ2) | |||||
| Температура хранения | °С | -40...+70 | |||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ L1-L2) | ||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | ||||||
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | ||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||
| Относительная влажность воздуха | % | до 80 (при 25°С) | |||||
| Высота над уровнем моря | м | до 2 000 | |||||
| Рабочее положение в пространстве | произвольное | ||||||
| Режим работы | круглосуточный | ||||||
| Габаритные размеры | мм | 22х93х62 | |||||
| Масса | кг | 0.095 | |||||
-
