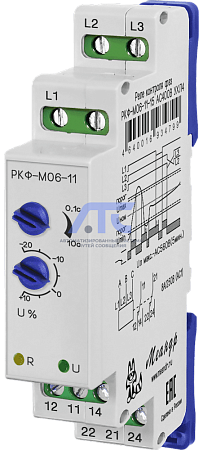

Контроль трёхфазного линейного напряжения РКФ-М06-11-22
предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролируют порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения, асимметрию (разбаланс лиейных напряжений).Технические характеристики
| Параметры | Ед. изм. | РКФ-М06-11-22 |
|---|---|---|
| Номинальное напряжение Uном 50Гц, по исполнениям | B | 500, 690, 715 |
|
Минимальное допустимое линейное напряжение, по исполнениям |
B | 250, 350, 360 |
|
Максимальное допустимое линейное напряжение, по исполнениям |
B | 700, 950, 980 |
| Пределы регулирования нижнего порога срабатывания | B | (0.8...1.1) Uном |
| Погрешность отсчёта порога срабатывания | B | 0,05 Uном |
| Погрешность установки порога срабатывания | % | ± 5 Uном |
| Потребляемая мощность, не более | ВА | 2 |
| Время выключения встроенного реле при: | ||
| снижении напряжения ниже 0.8 Uном ±5% | с | 0,1-10 |
| Обрыве одной фазы | с | 0,1-10 |
| Обрыве двух или трёх фаз | с | 0,1 |
| Асимметрии линейных напряжений | с | - |
| Обратном порядке чередования фаз | с | 0,1 |
| «Слипании» фаз | c | 0,1-10 |
| Превышении напряжения выше 1,3Uном ±5%Uном | c | - |
| Порог срабатывания на превышение напряжения | B | - |
| Минимальное синфазное напряжение включения | B | - |
| Порог срабатывания на снижение напряжения | B | |
| Гистерезис напряжения порога срабатывания | % | 0.02 Uном |
| Погрешность времени срабатывания, не более | % | ±10 |
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
A | 8 |
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт | 2000/240 |
| Количество и тип контактов | 2 переключающие группы | |
| Максимальное коммутируемое напряжение | B | 400 (AC1/2A) |
|
Максимальное напряжение между цепями питания и контактами реле |
B | АС2000 (50Гц - 1 мин) |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100 000 |
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | °C | -40...+70 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°C) |
| Высота над уровнем моря | м | 2 000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 22х93х62 |
| Масса | кг | 0,095 |
-
