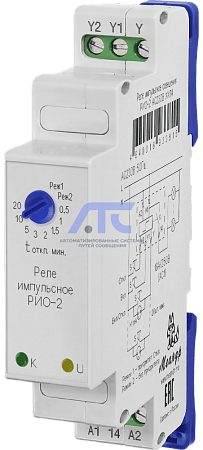

Импульсное реле управления освещением РИО-2

Импульсное реле управления освещением РИО-2 (реле памяти) с задержкой отключения до 20 мин и возможностью работы с обычными выключателями

предназначено для дистанционного управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать свет во всем доме, в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование блока диодов МД-3 позволяет формировать многоуровневые схемы управления освещением.

Технические данные

Параметр	Ед.изм.	РИО-2 AC230В	РИО-2 ACDC24В
Питание	В	АС160-250	ACDC24±10%
Минимальное время подачи сигнала управления, не менее	с	0,3
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более	шт.	20
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1 мА по входу «Y1», «Y2», не более	шт.	5
Время задержки для режима автоматического выключателя, tоткл.	мин	0,5, 1, 1.5, 2, 3, 5, 10, 20
Задержка срабатывания реле, не более	с	0,25
Номинальное/максимальное коммутируемое напряжение	В	250/440
Максимальный коммутируемый ток: АС250В(АС1)/DC30В(DC1)	А	16
Максимальный коммутируемый ток (<4с при скважности 10)	А	30
Максимальная нагрузка лампами накаливания	Вт	2000
Максимальная нагрузка люминисцентными лампами (некомпенсированная) cos φ = 0,5	шт.	25х36Вт/13х65Вт
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	4000/480
Минимальная коммутируемая мощность (100В/5мA)	мВт	500
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Электрическая прочность (питание-контакты) (50 Гц - 1 мин)	В	АС2000
Максимальная частота коммутаций, не более	комм./ч	600
Количество и тип контактов		1 замыкающий
Диапазон рабочих температур	°С	-25...+55
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,08
