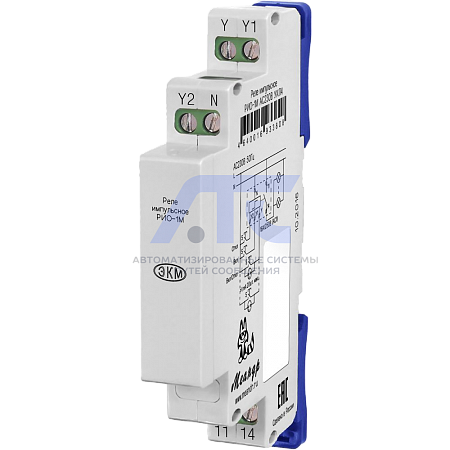

Импульсное реле управления освещением РИО-1М

Импульсное реле управления освещением РИО-1М (реле памяти, ультратонкое)

предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

Технические данные

Параметр	Ед.изм.	РИО-1М AC230В	РИО-1М ACDC24В
Питание	В	АС230 ± 10%	АСDC24 ± 10%
Минимальное время подачи сигнала управления, не менее, с	с	0,3
Время во включенном состоянии (по любому входу)		не ограничено
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более	шт.	20
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более	шт.	5
Задержка срабатывания реле, не более	с	0,25
Номинальное/максимальное коммутируемое напряжение, АС	В	250/400
Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1)	А	16
Максимальный коммутируемый ток (<4с при скважности 10)	А	30
Максимальная нагрузка лампами накаливания	Вт	2000
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cos φ = 0,5	шт.	25х35Вт/13х65Вт
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	4000/480
Минимальная коммутируемая мощность (100В/5мA)	мВт	500
Электрическая прочность (питание - контакты) (50 Гц - 1 мин)	В	AC2000
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Максимальная частота коммутаций, не более	комм./ч	600
Присоединение		0,35 ÷ 2,5 мм2
Количество и тип контактов		1 замыкающий
Диапазон рабочих температур	°C	-25...+55
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13х93х62
Масса	кг	0,07
