Программатор режимов с фотореле ЭЧП-Ф-01

Программатор режимов с фотореле ЭЧП-Ф-01

В части воздействия климатических факторов программатор соответствует исполнению V категории размещения по ГОСТ 11150-69 и ГОСТ 15543.1-88.

В части воздействия механических факторов программатор соответствует группе М2 по ГОСТ 17516.1-90.

Программатор соответствует исполнению IP20 по ГОСТ 14254-80.

Суточно-недельный таймер со встроенным фотореле в одном приборе.

Три цикла включения/выключения нагрузки в сутки.

Энергонезависимая память времени и настроек.

Фотодатчик входит в комплект.

Назначение

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.

Применение

В промышленных и бытовых электроустановках для автоматизации технологических процессов, управления освещением и механизмами в режиме реального времени.

Как прибор управления в щитах типа ЯУО-9601.

Материалы

Корпус из негорючего самозатухающего пластика.

Конструкция

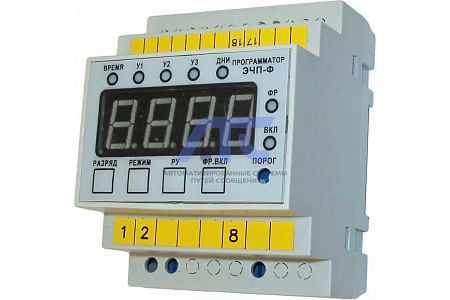

Таймер ЭЧП-Ф-01 состоит из следующих узлов:

• блок питания;
• микропроцессор;
• LED-дисплей;
• кнопки программирования;
• реле с переключающимися контактами;
• контактные зажимы;
• резервный аккумулятор и световой индикатор включения реле.

Работа таймеров производится от текущего времени и дня недели.

Микропроцессоры таймеров обеспечивают выполнение 3 циклов управления временем включения и отключения нагрузки с сутки. Программирование осуществляется кнопками, расположенными на лицевых панелях таймеров.

Преимущества

• Таймеры снабжены резервным источником питания, обеспечивающим ход часов при выключеном напряжении и энергонезависимой памятью для сохранения настроек.
• Встроенное фотореле позволяет включать нагрузку по освещенности и времени.
• Выносной фотодатчик имеет защиту IP68, максимальная длинна провода до 50 метров.
• Разнообразие имеющихся режимов работы (все дни недели, определенный день, рабочие дни, выходные и др.) позволяет запрограммировать работу таймера под любые потребности технологического процесса разного уровня сложности.
• Крепление на din-рейку, возможно крепление на дверь щита с вырезом 45х72 мм.

Технические сведения

Питание программатора осуществляется от сети переменного тока 220 В 50 Гц с отклонением -15%/+10% от номинального значения. Потребляемая мощность не более 5 Вт.

Программатор обеспечивает включение-отключение по каждому из выходов электромагнитного пускателя с пусковой мощностью до 1 200 Вт при времени срабатывания на включение до 25 мс, или активной нагрузки со средним током не более 8 А при напряжении 220 В 50 Гц.

Программатор реализует в себе функции программируемого таймера и фотореле и обеспечивает следующие режимы включения нагрузки:

• дискретность задания текущего времени, а также установок времени формирования управляющих команд равной 1 мин;
• формирование до 6 управляющих команд (три цикла «включение-отключение») в течение суток;
• возможность задания до 4 дней недели, в течение которых запрещается формирование команд включения;
• индикацию текущего времени, установок времени формирования управляющих команд, текущего дня недели, а также дней недели, в течение которых запрещается формирование команд включения;
• погрешность времени формирования управляющих команд не более ±20 секунд в сутки при температуре окружающего воздуха (20 ± 5)°С;
• сохранение информации о текущем времени и установках при пропадании сетевого питания.

Фотореле, входящее в состав программатора, обеспечивает:

• формирование команд на включение и отключение в интервале освещенностей от 5 до 2000 лк;
• В режиме 2 нагрузка по выходу 1 включается при одновременном поступлении команд на включение от таймера и от фотореле.
• использование в качестве фотодатчика фоторезисторов ФР-765, ФР-612 или специального фотодатчика в пластиковом корпусе удаленных от программатора на расстояние до 50 м.

Таймер, входящий в состав программатора, обеспечивает:

• формирование управляющих команд с привязкой к текущему времени в реальном масштабе;
• временную задержку команд на включение (отключение) при случайном затемнении (засветке) фотодатчика (20 ± 2) сек;
• индикацию (без задержки) команды на включение при установке порога срабатывания.
